jedna z krawędzi uległa przesunięciu, byłoby można to zaobser-
wować, mierząc odpowiedni zestaw czterech profili. Co więcej,
pojawia się możliwość określenia szerokości pola promieniowa-
nia dla innej szerokości pola.
Sprawdzenie poprawności wyników uzyskiwanych
przy pomocy proponowanego testu
Używając opracowanego testu, matrycę napromieniono syme-
trycznymi polami o szerokości 9,2 cm oraz 10,6 cm. Wartości
szerokości pól przedstawiono w tabeli 7.
Tabela 3
Lewa krawędź pola promieniowania. Akcelerator S3.
W50 [cm]
a [cm]
30° - 60° kol=0°
6,82
4,92
300° - 330° kol=180°
6,73
4,85
120° - 150° kol=0°
7,08
5,11
210° - 240° kol=180°
6,98
5,04
wartość średnia
4,98
Źródło: materiały własne.
Tabela 4
Prawa krawędź pola promieniowania. Akcelerator S3.
W50 [cm]
a [cm]
30° - 60° kol = 0°
6,76
4,87
300° - 330° kol = 180°
6,59
4,75
120° - 150° kol = 0°
7,15
5,16
210° - 240° kol = 180°
7,06
5,10
wartość średnia
4,97
Źródło: materiały własne.

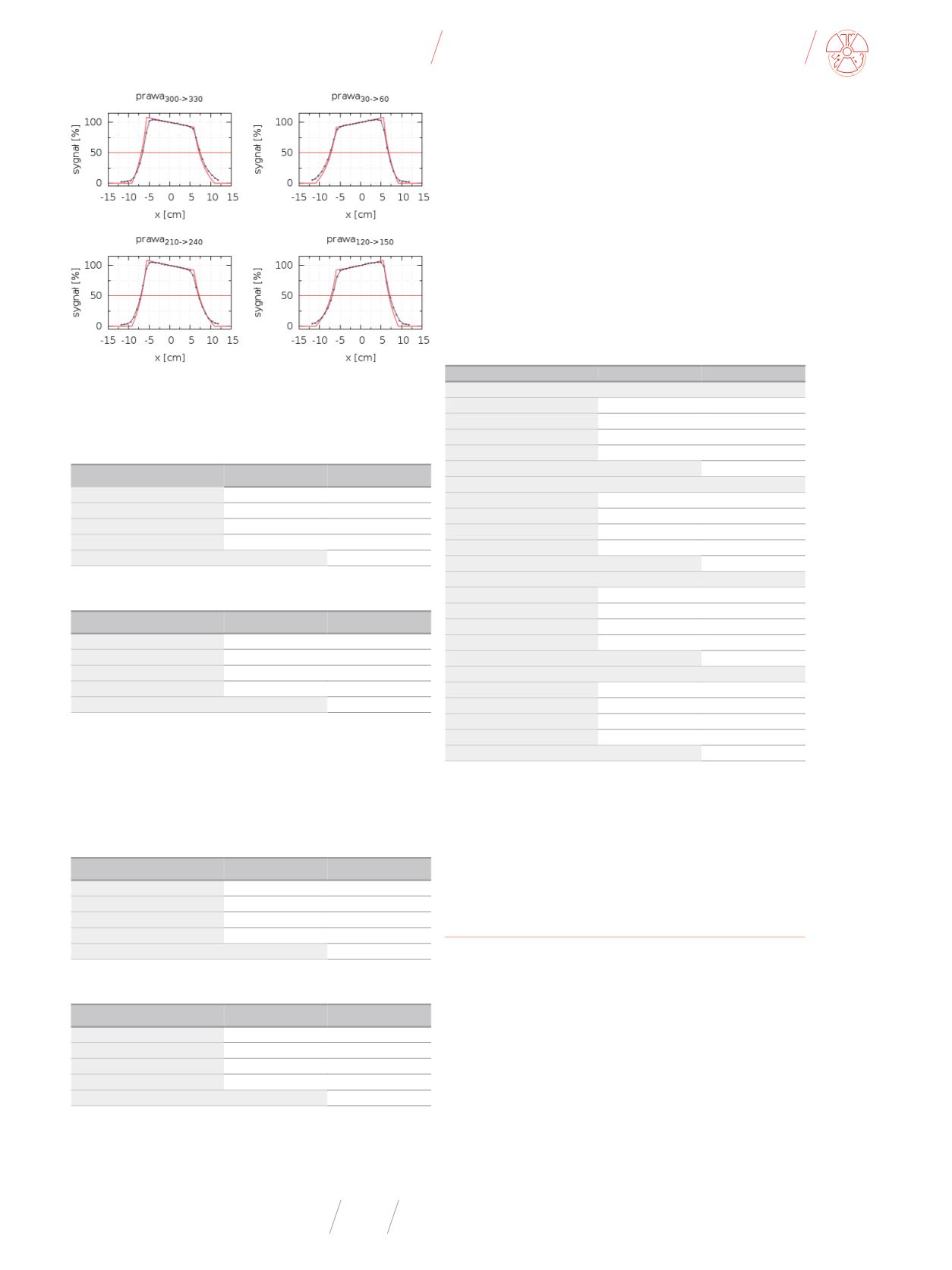

Rys. 19
Zestaw czterech łuków, przy pomocy których wyznaczono położenie prawej
krawędzi pola promieniowania
Czerwoną linią naniesiony jest profil teoretyczny oraz poziom 50% dawki dla x = 0.
Źródło: materiały własne.
Akcelerator Synergy2
Po uśrednieniu otrzymano wartości 5,02 cm dla lewej oraz tyle
samo dla prawej krawędzi pola (szerokość 10,04 cm). Wartość
zmierzona w fantomie wodnym wynosi 9,99 cm.
Tabela 5
Lewa krawędź pola promieniowania dla aparatu S2
W50 [cm]
a [cm]
30° - 60° kol = 0°
6,82
4,92
300° - 330° kol = 180°
6,61
4,76
120° - 150° kol = 0°
7,16
5,17
210° - 240° kol = 180°
7,22
5,21
wartość średnia
5,02
Źródło: materiały własne.
Tabela 6
Prawa krawędź pola promieniowania dla aparatu S2
W50 [cm]
a [cm]
30° - 60° kol = 0°
6,90
4,98
300° - 330° kol = 180°
6,68
4,81
120° - 150° kol = 0°
7,10
5,12
210° - 240° kol = 180°
7,16
5,17
wartość średnia
5,02
Źródło: materiały własne.
Wyniki uzyskane przy pomocy proponowanego testu oraz
wartości zmierzone w fantomie wodnym są zbliżone. Gdyby
Tabela 7
Otrzymane wartości krawędzi pola promieniowania
Sprawdzane były pola szerokości 9,20 cm oraz 10,60 cm
parametry łuku
W50 [cm]
a [cm]
Pole 9,20 cm, lewa krawędź
210° - 240° kol = 180°
6,46
4,65
300° - 330° kol = 180°
6,16
4,43
30° - 60° kol = 0°
6,25
4,50
120° - 150° kol = 0°
6,59
4,75
wartość średnia
4,58
Pole 9,20 cm, prawa krawędź
210° - 240° kol = 180°
6,47
4,66
300° - 330° kol = 180°
6,13
4,41
30° - 60° kol = 0°
6,25
4,50
120° - 150° kol = 0°
6,60
4,76
wartość średnia
4,58
Pole 10,60 cm, lewa krawędź
210° - 240° kol = 180°
7,43
5,37
300° - 330° kol = 180°
7,09
5,12
30° - 60° kol = 0°
7,19
5,19
120° - 150° kol = 0°
7,54
5,45
wartość średnia
5,28
Pole 10,60 cm, prawa krawędź
210° - 240° kol = 180°
7,38
5,33
300° - 330° kol = 180°
7,07
5,10
30° - 60° kol = 0°
7,17
5,18
120° - 150° kol = 0°
7,58
5,48
wartość średnia
5,28
Źródło: materiały własne.
Szerokość pola ustawiona na aparacie jako 9,20 cm została
wyznaczona jako 9,165 cm. Natomiast gdy ustawiono pole sze-
rokości 10,60 cm, uzyskano wynik 10,555 cm. Należy pamiętać
o tym, że w rzeczywistości każda ze szczęk aparatu ustawia się
z dokładnością 0,1 cm. Wyniki są zatem zadowalające.
Dyskusja
Stworzono ciekawe narzędzia, dzięki którym możliwe jest okre-
ślenie kształtu profilu rejestrowanego przez matrycę dla pew-
nego łuku oraz analizowanie wyników. Mówimy tu nie tylko
o modelu opisanym powyżej, lecz również o programie dta1d.
Niewątpliwym sukcesem jest to, że istnieje metoda pozwala-
jąca na dokładne określenie szerokości pola promieniowania na
tak niedokładnym narzędziu jak matryca dozymetryczna, której
komory rozmieszczone są w odległości 0,761 cm.
Opisany model jest bardzo prosty. Trzy matematyczne for-
muły (1, 2, 3) oraz krótki skrypt, przedstawiony obok, pozwalają
wygenerować profil, który otrzymamy w wyniku pomiaru.
