warunków początkowych i procedura musiała by powtórzona.
To wszystko trwało długo, adekwatnie do złożoności procedury.
Niezwykle cenna z punktu widzenia użytkownika była infor-
macja (potwierdzona także weryfikacją jakości obrazów uzy-
skanych dla testu rozdzielczości przestrzennej), że w praktyce
klinicznej i podczas procedur testowych panel obrazowy musi
by zawsze ustawiany w pozycji obrazowej dla kąta gantry akce-
leratora, dla którego przeprowadzono kalibrację położenia pa-
nelu. Wykonano rekonstrukcje przy ustawieniu detektora w po-
zycji obrazowej dla czterech podstawowych położeń gantry.
Redukcja jakości obrazowania mogła skutkowa zmniejszeniem
widoczności obiektów testowych o 1 grupę. Wynikowo zatem
panel zawsze musi by „wyprowadzany” do pozycji klinicznej dla
tego samego i „kalibracyjnego” kąta gantry.
SDD
Problem „krótszej” rekonstrukcji w obrazach 3D natychmiast
podsunął podejrzenie, że odległoś powierzchni czynnej detek-
tora obrazowego i źródła promieniowania RTG jest nieprawi-
dłowa. W zasadzie ważniejsza była weryfikacja odległości źró-
dło promieniowania – izocentrum i izocentrum – powierzchnia
czynna panelu. Wykonano pomiar przy użyciu standardowej
taśmy mierniczej. Wymagało to ściągnięcia osłony lampy RTG,
ponieważ znacznik ogniska jest na jej obudowie oraz ściągnięcia
osłony panelu i dodania do uzyskanej wartości 9,0 mm grubości

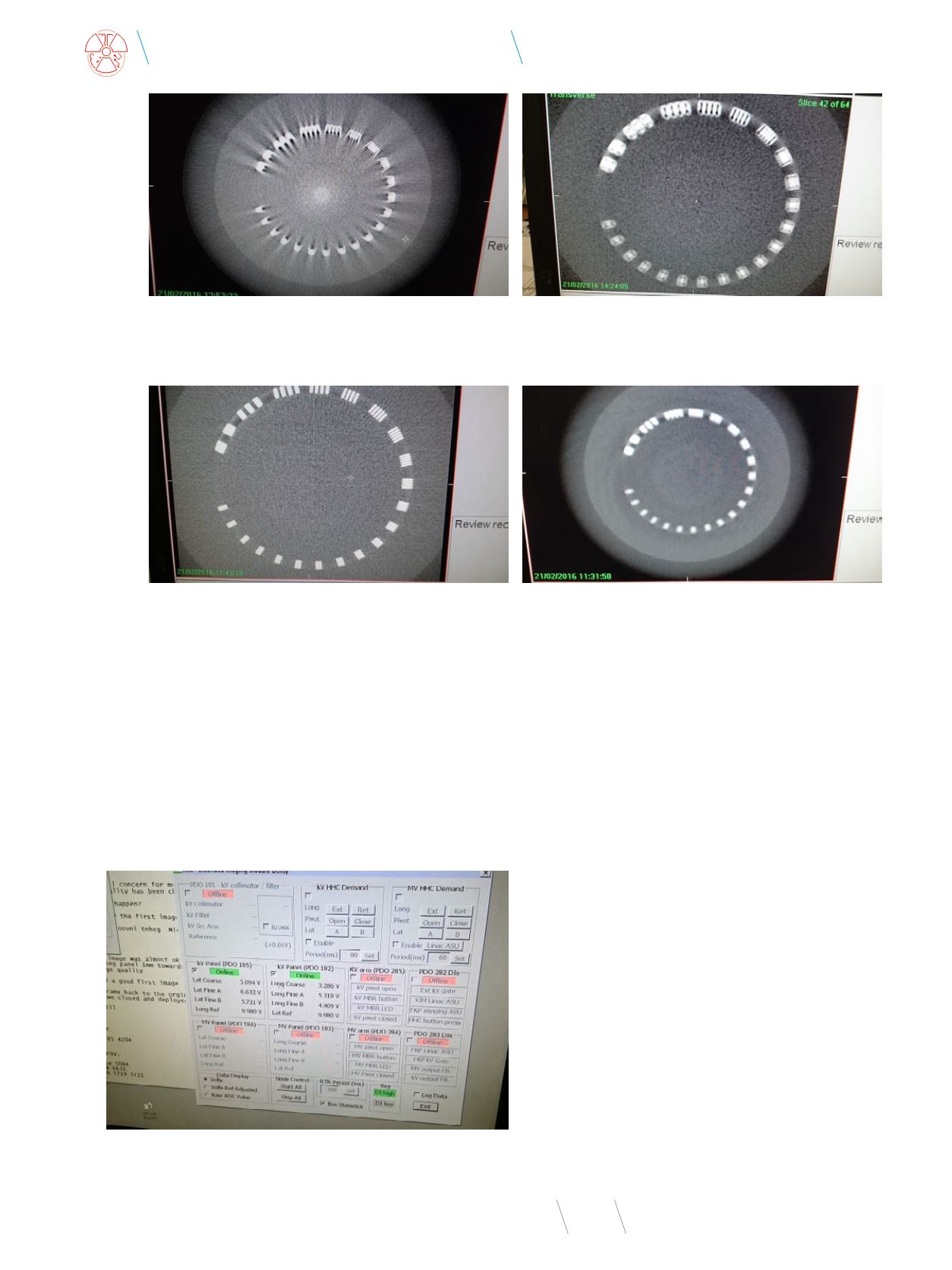

Rys. 11
Rozdzielczość przestrzenna dla LFOV przy offsecie lateralnym panelu ob-
razowego 1,0 mm od pozycji oczekiwanej (jest to wartość determinowana algoryt-
mem rekonstrukcji i flexmap)
Źródło: Własne.
Rys. 12
Rozdzielczość przestrzenna dla MFOV przy offsecie lateralnym panelu ob-
razowego 1.0 mm od pozycji oczekiwanej (jest to wartość determinowana algoryt-
mem rekonstrukcji i flexmap)
Źródło: Własne.
Rys. 13
Rozdzielczość przestrzenna dla SFOV dla tej samej kalibracji położenia pa-
nelu jak dla Rys. 11 i Rys. 12
Źródło: Własne.
Rys. 14
Rozdzielczość przestrzenna dla SFOV przed kalibracją położenia lateralnego
panelu obrazowego
Źródło: Własne.
Rys. 15
Okno odczytowe DBS – wartości sygnałów elektrycznych na potencjometrach położe-
nia lateralnego i wzdłużnego panelu
Źródło: Własne.
rekonstrukcji. Również ściśle jest określona w tym algorytmie od-
ległoś powierzchni czynnej panelu od źródła promieniowania. To
ostatnie stało się przedmiotem oddzielnego dociekania przyczyn
niewłaściwej rekonstrukcji geometrycznej.
Każda ingerencja w ustawieniach lateralnej pozycji panelu
skutkowała wprowadzeniem za każdym razem nowej kalibra-
cji wzmocnień i
flexmap
. Za każdym razem trzeba było finalnie
potwierdzi , że jakoś obrazowania tymi korekcjami nie została
pogorszona. Kilka razy okazało się, że przy zestawie – nowa po-
zycja panelu i nowa
flexmap
– w kompozycie dawały pogorszenie
