podstawie wzrokowej oceny obrazów fantomu. Okazuje się, że
program cdcom.exe prawidłowo wskazuje lokalizację znacząco
większej liczby struktur niż człowiek. Dlatego wynik podany
przez programmnoży się przez wyznaczony empirycznie współ-
czynnik korekcyjny, zależny od średnicy struktury (np. dla struk-
tury o średnicy 0,1 mm jest to mnożnik 1,50).
W przypadku programu dostępnego obecnie na stronie EU-
REF analiza obrazów obejmuje jeszcze kilka dodatkowych ele-
mentów, które nie zostały tu szczegółowo omówione. W sumie
analiza składa się z następujących kroków:
•
wykrywanie dysków programem cdcom.exe;
•
połączenie wyników uzyskanych dla serii obrazów, wygładze-
nie otrzymanej macierzy detekcji filtrem Gaussa (Rys. 3a);
•
dopasowanie krzywych opisujących zależność prawdopo-
dobieństwa wykrycia dysku od jego grubości (oddzielnie
dla każdej średnicy dysku), odczytanie wartości dla progu
62,5% (Rys. 3b);
•
przekształcenie wyników uzyskanych przez program na wy-
niki przewidywane dla obserwatora ludzkiego;
•
dopasowanie wielomianowej krzywej do zależności gru-
bość-średnica, odczytanie z otrzymanej krzywej detekcji
ostatecznych wyników (minimalnej grubości struktur wy-
krywanych dla poszczególnych średnic) (Rys. 3c).
Wątpliwości związane
z fantomem i analizą obrazów
Różnice między poszczególnymi
egzemplarzami fantomów
Instrukcja obsługi fantomu CDMAMwwersji 3.4 zawiera informa-
cje o dokładności jego wykonania. Ze względu na sposób produk-
cji fantomu grubość dysków w jego centralnej części może być
niecowyższa od zamierzonej, a wpobliżu brzegówniecomniejsza
[7]. Opublikowane w 2012 roku wyniki niezależnej analizy wymia-
rów dysków w kilku fantomach CDMAM wskazują, że generalnie
mieszczą się one w tolerancji podawanej przez producenta, jed-
nak obserwowane wyniki mogą mieć wpływ na wynik testu [8].
Dla struktur o średnicach ≤ 0,1 mm stwierdzono istotne odchy-
lenia kształtu dysku od kołowego. Według cytowanego raportu
różnice w grubości i kształcie dysków nie negują przydatności
fantomu do testów stałości, ale stawiają pod znakiem zapytania
jego przydatność do testów mających orzec o spełnieniu przez
system wymagań i dopuszczeniu go do użytkowania. Już po opu-
blikowaniu tych danych doniesienia o znaczących różnicach wyni-
ków otrzymywanych dla różnych egzemplarzy fantomu CDMAM
były prezentowane w Polsce, np. podczas Sympozjum Radiologia
Wspólna Sprawa w Krakowie w 2013 roku [9] i podczas Warszaw-
skich Spotkań Fizyki Medycznej w Warszawie w 2014 roku [10].
Warto jednak zauważyć, że podobne informacje pojawiały się
w literaturze zagranicznej już dawniej, np. w pracy z 2008 roku
stwierdzono 10% różnice między wynikami dla dysków o średnicy
0,1 mm [11]. Autorzy suplementu do zaleceń europejskich stwier-
dzają, że ocena programowa dla danego fantomu jest powtarzal-
na, ale wyniki dla różnych egzemplarzy fantomówmogą się różnić
[3]. W związku z tym zaleca się, aby wraz z wynikami notować nu-
mer seryjny fantomu, a w przypadku wątpliwości co do wyników
oceny programowej przeprowadzać ocenę wzrokową.
Rozważane są rozwiązania polegające bądź na modyfikacji pro-
gramu cdcom.exe, bądź na wprowadzeniu procedury kalibracji
fantomów [12, 3]. Kalibracja mogłaby się opierać na zarejestrowa-
niu obrazów fantomów dla parametrów ekspozycji
znacznie wyższych od klinicznych i stworzeniu map
korekcji dla każdego fantomu. Wydaje się jednak,
że ze względu na mechanizm wykrywania struk-
tur przez program różnice w wykonaniu fanto-
mów mogą się różnie manifestować na aparatach
z różnym detektorem, w szczególności z pikselami
o różnych rozmiarach. Niektóre doświadczenia
sugerują, że różnice między fantomami mogą się
różnie manifestować nawet dla różnych mammo-
grafów tego samego typu [10].
Między użytkownikami fantomów wymienia-
ne są także opinie świadczące o tym, że pewien
wpływ na wyniki ma także stan fantomu, w szcze-
gólności jego uszkodzenia (zarysowania) i zabru-
dzenia (kurz).
Zbyt mało struktur w fantomie
Programowa ocena widoczności jest najbardziej wiarygodna dla
dysków o średnicach od 0,1 do 0,8 mm. Ze względu na ograni-
czony zakres grubości dysków o poszczególnych średnicach, dla
najmniejszych i największych średnic wykrywane jest odpowied-
nio bardzo mało i bardzo dużo dysków [13]. W szczególności dla
średnic 1 mm i większych program często prawidłowo wskazuje
wszystkie dyski (pamiętajmy, że program wykrywa więcej niż
człowiek) [6]. Wpływa to na kształt krzywej detekcji i zmniejsza
wiarygodność oceny. Potencjalnym rozwiązaniem tego proble-
mu jest zmiana konstrukcji fantomu, który w nowej wersji (ozna-
czonej 4.0) zawiera więcej złotych dysków (672) o większym

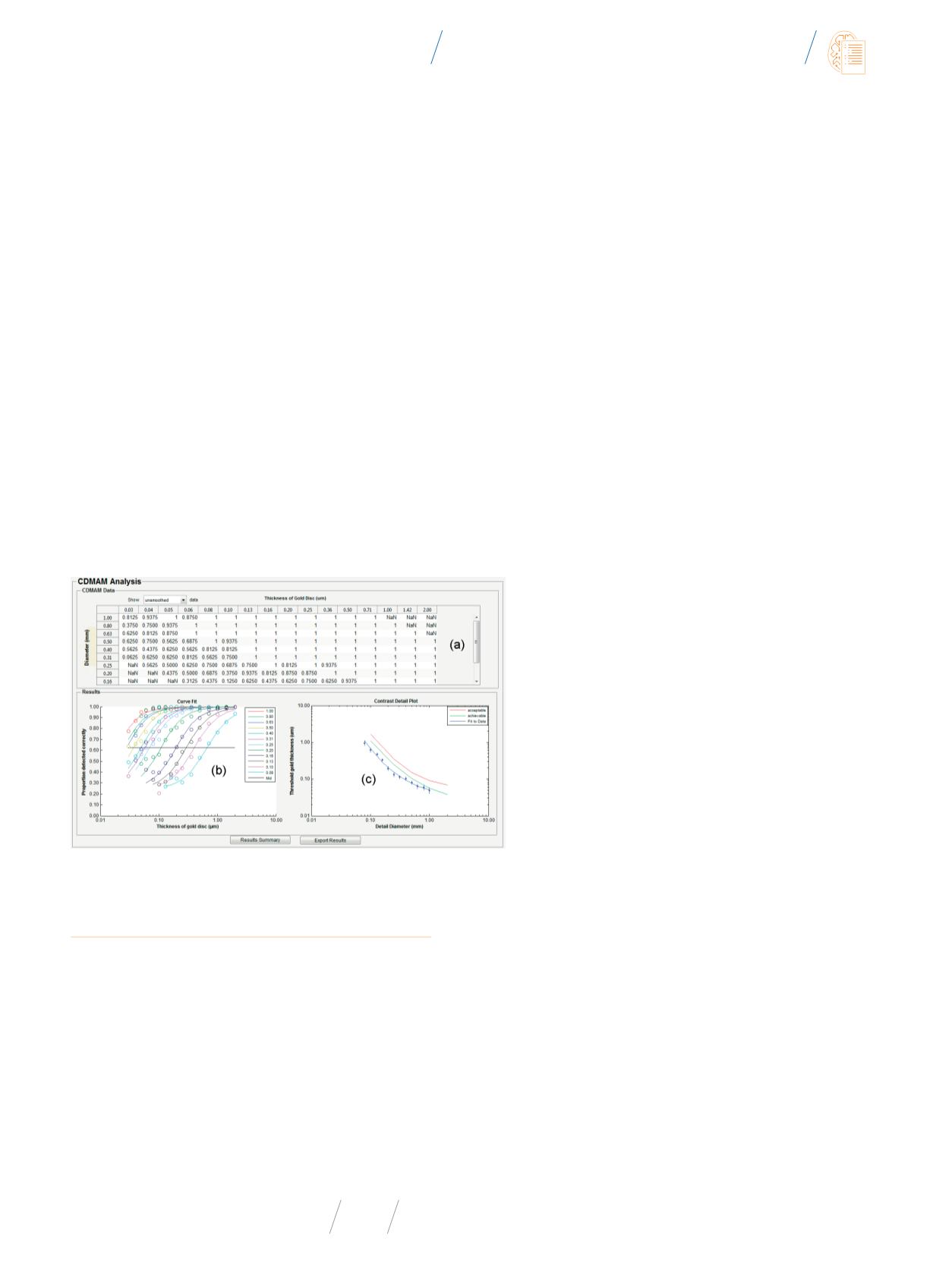

Rys. 3
Analiza serii obrazów CDMAM programem „Guildford CDMAM Analyser version 1.5.5”
