o minimalnej lub maksymalnej luminancji. Do pomiarów wykorzy-
stuje się dwa obrazy testowe - TG18-LN8-01 i TG18-LN8-18.
Test luminancji tła
Ta wartość potrzebna jest dla wymaganej luminancji minimalnej
(z tabel 3 i 4). Luminancję tła
L
amb
mierzy się w środku ekranu wg
metody A, przy wyłączonym urządzeniu do wyświetlania obrazów.
Test wielkości oświetlenia
Wielkość oświetlenia mierzy się przy wyłączonym monitorze
prostopadle do powierzchni ekranu.
Test maksymalnego stosunku
luminancji (kontrastu)
Do wyliczenia maksymalnego stosunku luminancji
r’
równaniem
(1) mierzy się
L
’
min
i
L
’
max
(stosuje się pomiary z testu pierwszego
i drugiego) w środku ekranu wg metody A.
r
’ =
L
’
max
/
L
’
min
,
(1)
gdzie
r
’
–
maksymalny stosunek luminancji,
L
’
max
–
luminancja maksymalna,
L
’
min
–
luminancja minimalna.
Test jednorodności urządzenia do wyświetlania
obrazów jednorodności monitorów
W zależności od przekątnej monitora/urządzenia do wyświetla-
nia obrazu należy zmierzyć luminancję w 5 punktach lub przy
przekątnej równej i większej od 23 cali w 9 punktach (Rys. 12)
przy 10% i 80% maksymalnego DDL (cyfrowej wartości sygnału
wejściowego systemu wyświetlania obrazów dla wywołania
określonej luminancji przy 8 bitach odpowiada to DDL 26 i DDL
204) wg metody A, opisanej wcześniej lub metody B (Rys. 2).
Podczas badania sprawdzona musi być albo cała powierzchnia
ekranu monitora, albo (przy stałym położeniu obszarów wyświetla-
niaobrazówradiologicznych)tylkomedycznieużywanychobszarów.
Test jednorodności urządzenia do
wyświetlania wielu obrazów
Dla określenia jednorodności urządzeń do wyświetlania obra-
zów tego samego typu, ustawionych obok siebie i związanych
tym samym systemem wyświetlania obrazu, mierzy się wartości
w punkcie pomiarowym z (centrum) każdego monitora.
Jednorodność (homogenność)
H
urządzeń do wyświetlania
wielu obrazów wyliczana jest jako procentowa różnica między
najwyższą (
L
highest
) a najniższą (
L
lowest
) wartością luminancji w od-
niesieniu do ich średniej wartości.
H
= 200 × (
L
highest
-
L
lowest
) / (
L
highest
+
L
lowest
)
Test krzywej DICOM/charakterystyki luminancji
Charakterystykę luminancji uzyskuje się przez pomiar w środko-
wym punkcie ekranu metodą B podczas wyświetlania obrazów
testowych od TG18-LN8-01 do TG18-LN8-18 (Rys. 11). Obrazy
testowe muszą zostać otwarte i zmierzone w programie, na któ-
rym odbywa się ocena obrazów medycznych przez lekarza.
Testy podstawowe w systemach
wyświetlania obrazów
Testy wykonuje się ze ściśle określonym interwałem czasowym
lub w przypadku, gdy nastąpi jakaś zmiana w systemie do wy-
świetlania obrazu. Norma pokazuje narzędzia pomiarowe oraz
sposoby wykonywania pomiarów (Tabele 6, 7).

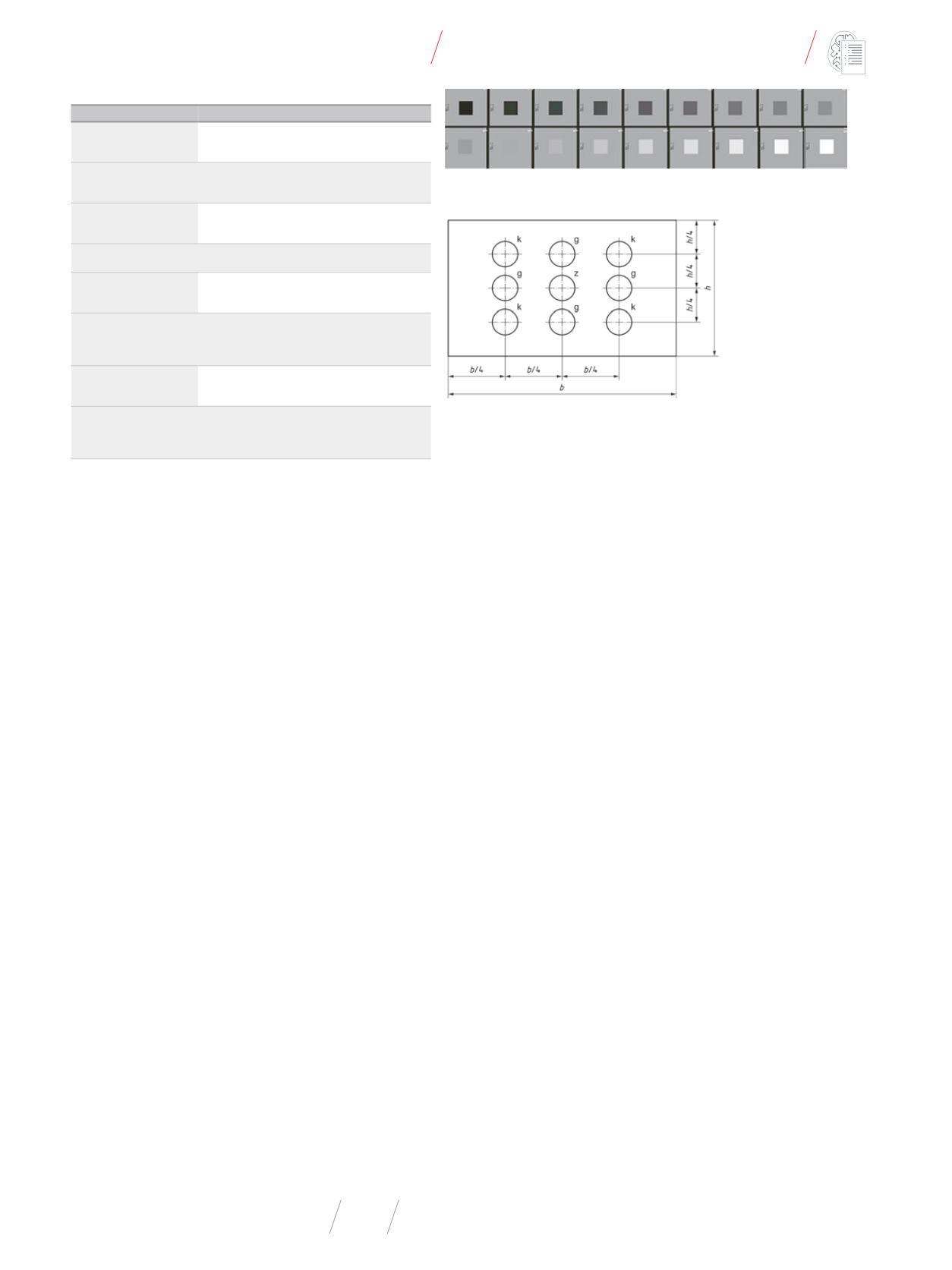

Rys. 11
Obrazy testowe TG18-LN8-XX
Źródło: ……………
Rys. 12
. Położenie punktów pomiarowych
Źródło: Norma DIN 6868-157:2014.
Objaśnienia:
h – wysokość ekranu,
b – szerokość ekranu,
k i z – 5 punktów pomia-
rowych dla monitora
< 23 cali,
g, k i z – 9 punktów po-
miarowych dla monitora
równego i > 23 cali,
z – punkt pomiarowy
w środku
Tabela 5
Testy specjalistyczne z użyciem urządzeń pomiarowych
Test
Narzędzie testowe i sposób pomiaru
Luminancja minimalna Miernik luminancji
Obraz testowy TG18-LN8-01
Pomiar z odległości
Luminancja maksy-
malna
Miernik luminancji
Obraz testowy TG18-LN8-18
Pomiar z odległości
Luminancja tła
Miernik luminancji
Pomiar z odległości przy wyłączonym
monitorze
Maksymalny stosunek
luminancji
Pomiary z poprzednich testów
Wielkość oświetlenia
Miernik siły oświetlenia
Pomiar przy wyłączonym monitorze prostopa-
dle do powierzchni ekranu (w środku ekranu)
Jednorodność urządze-
nia do wyświetlania
obrazu
Miernik luminancji
Obraz testowy TG18-UN80 (lub tło DDL 204)
Obraz testowy TG18-UN10 (lub tło DDL 26)
Pomiar z odległości
Jednorodność urządze-
nia do wielokrotnego
wyświetlania obrazu
Miernik luminancji
Obraz testowy TG18-UN10 (lub tło DDL 26)
Pomiar z odległości
Charakterystyka
luminancji nie dotyczy
RK5 i RK 6
Miernik luminancji
18 obrazów testowych
TG18-LN8-01 do TG18-LN8-18
Pomiar z odległości
Źródło: Norma DIN 6868-157:2014.
