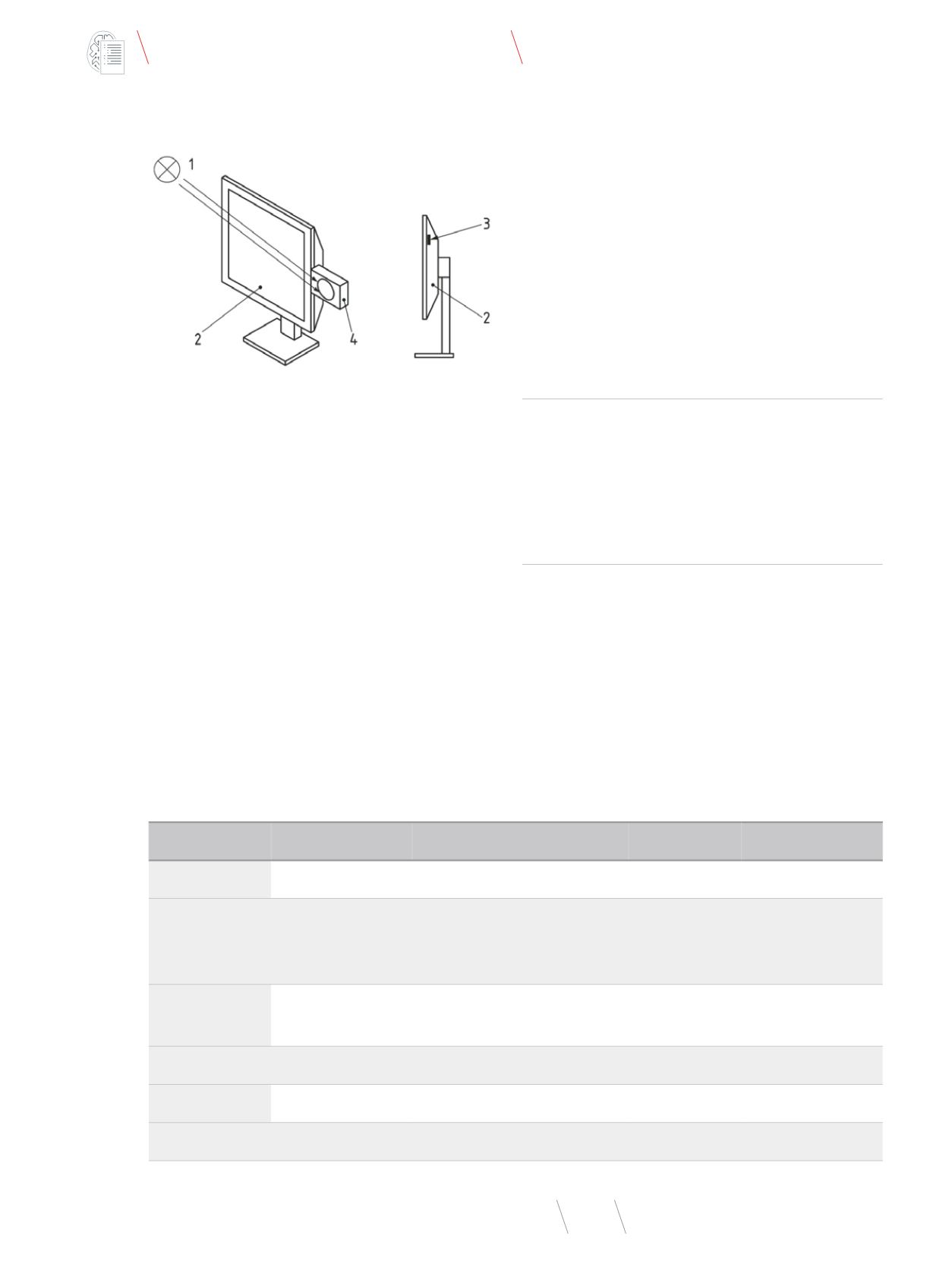

Rys. 4
Pomiar miernikiem zintegrowanym
Norma DIN bezwzględnie nakazuje sprawdzanie przyrządów
pomiarowych w regularnych odstępach czasowych.
Przyrząd do pomiaru luminacji
Badania odbiorcze/specjalistyczne
Do testów stosuje się kalibrowany miernik luminancji działający na
zasadzie teleskopowej (miernik luminancji z celownikiem telesko-
powym, którego sposób funkcjonowania polega na zasadzie obicia
lustrzanego lub porównywalnej dokładności celowania) oraz/lub
miernik kontaktowy luminancji w połączeniu z miernikiem oświe-
tlenia. Musi on odpowiadać co najmniej klasie B wg DIN 5032-7.
Badania stałości/testy podstawowe
Do testów stosuje się kalibrowany miernik luminancji działający
na zasadzie teleskopowej albo miernik do metod prezentowa-
nych powyżej (Rys. 2-4). Musi on być poddawany sprawdzaniu
w regularnych odstępach czasu.
Przyrząd do badania oświetlenia
Stosowany musi byś miernik do pomiaru oświetlenia o zakresie
pomiarowym od 1 do 1000 luxów, którego niepewność pomia-
rowa wynosi najwyżej 10% i którego dokładność w powtarzal-
nych warunkach wynosi przynajmniej 5%.
Przyrząd do pomiaru luminancji
w badaniach odbiorczych/specjalistycznych
Norma definiuje, jaki miernik luminancji należy stosować do tych
testów. Powinno to być urządzenie działające na zasadzie tele-
skopowej lub kontaktowej.
Klasyfikacja pomieszczeń
Po przedstawieniu przez normę mierników, ich podziału i zasto-
sowań, dokument klasyfikuje pomieszczenia. Pomieszczenia,
w których znajdują się monitory, są podzielone na 6 klas. Kryte-
rium podziału opiera się na sposobie zastosowania monitora do
oceny obrazów medycznych pacjenta.
Obrazy testowe do oceny monitorów
Norma precyzuje również, jakich obrazów należy użyć do oceny
monitorów.
Należy stosować obrazy testowe od a) do f) wg DIN EN 62663-
1:2014-01 i od g) do l) wg AAPM (Rys. 5). Alternatywnie do ob-
razu testowego TG18-OIQ może być stosowany obraz testowy
TG-18-QC wg DIN EN 62663-1:2014-01. Niezbędne są kliniczne
obrazy referencyjne, które powinny być zdefiniowane przez
użytkownika. Obrazy testowe muszą być typowe dla specyficz-
nych przypadków zastosowania w jednostce.
Zintegrowany miernik luminancji umieszczony
z tyłu w połączeniu z miernikiem oświetlenia
1. Światło otoczenia
2. Monitor
3. Tylni zintegrowany miernik luminancji
4. Miernik oświetlenia
Tabela 1
Klasy pomieszczeń
Klasa pomieszczenia
Pomieszczenie
Klasyfikacja
monitorów
Oświetlenie lx przy
wyłączonym monitorze
RK 1
Opisownia
Pomieszczenie, w którym są opisywane
tylko obrazy radiologiczne.
Jakość do opisu
< 50
RK 2
Pomieszczenia do
natychmiastowego opisu
Pomieszczenie badań, w czasie których
zapadają rozstrzygnięcia o leczeniu
i wskutek czego system wyświetlania ob-
razu musi zapewnić wystarczającą jakość
obrazu do opisu (typowo przy obiektach
niskokontrastowych).
Jakość do opisu
< 100
RK 3
Pomieszczenia do
przeprowadzania badań
Czynności, podczas których przeprowadze-
nie badania podejmowane jest z użyciem
monitorów dialogowych (typowo przy
obiektach wysokokontrastowych).
Jakość do opisu
< 500
RK 4
Pomieszczenia przeglądu
i zabiegów
Pomieszczenie, w którym następuje po-
twierdzenie wcześniejszej diagnozy.
Jakość do przeglądu
< 1000
RK 5
Opisownia
stomatologiczna
Opis poza warunkami oświetlenia stoma-
tologicznego stanowiska zabiegowego.
Jakość do opisu
< 100
RK 6
Do zabiegów
stomatologicznych
Opis w warunkach oświetlenia stomatolo-
gicznego stanowiska zabiegowego.
Jakość do opisu
< 1000
Źródło: Norma DIN 6868-157:2014.
