Test wizualny nr 1
Wszystkie testy należy sprawdzać prostopadle do powierzchni
obrazu. W testach wizualnych stosuje się obraz testowy TG-
18-OIQ (Rys. 6).
Wizualnie przeprowadza się następujące sprawdzania:
1.
niezafałszowana widoczność rastra par linii bez rozmy-
cia, zamazań lub przekreśleń i widoczność par linii rastra
o szerokości dwóch pikseli z niskim kontrastem w środku
i w czterech narożnikach obrazu testowego (element 1 ob-
razu testowego);
2.
widoczność pól 5% i 95% (element 2 obrazu testowego)
w RK5 (< 100 lx) i RK6 (< 1000 lx);
3.
widoczność liter o niskim kontraście („QUALITY CONTROL”
– element 3 obrazu testowego):
a)
w białym i szarym polu dla wszystkich klas pomieszczeń
QUALITY CONTROL;
b)
w czarnym polu:
– mammografia (RK 1): „QUALITY CONTROL”;
– RK1 (< 50 lx): „QUALITY CONTRO”;
– RK2 (< 100 lx): „QUALITY CONT”;
– RK3 (< 500 lx): „QUALITY CON”;
4.
widoczność w czterech rogach pola stopnia luminan-
cji elementów niskokontrastowych (element 4 testu
obrazowego):
– mammografia (RK 1): wszystkie;
– RK1 (< 50 lx): wszystkie;
– RK2 (< 100 lx): wszystkie;
– RK3 (< 500 lx): wszystkie;
5.
widoczność granic i linii rastra i wypośrodkowanie rastra
w aktywnym obszarze urządzenia do wyświetlania obrazu
(element 5 testu obrazowego);
6.
rozróżnialność wszystkich 16 pól luminancji (element 6 te-
stu obrazowego);
7.
ciągłość prezentacji paska przebiegu (element 7 testu
obrazowego);
8.
bezpośrednie przejścia czerń-biel i biel-czerń (element 8
testu obrazowego).
Test wizualny nr 2
Rozróżnialność stopni szarości urządzenia
do wyświetlania obrazów
Obraz testowy TG18-MP (Rys. 7) z ośmio- i dziesięciobitowymi
znacznikami.
Test ma za zadanie sprawdzić, czy na monitorze przedstawia-
ne są obrazy ośmio- (lub mniej) lub dziesięciobitowe.
Stosowanie w tym teście funkcji zoom jest dopuszczalne
wyłącznie przy użyciu wskaźników powiększenia będących licz-
bami całkowitymi. Podczas wykonywania testu pomiarowiec
sprawdza, czy na pionowych paskach, jak na rysunku 8 (jest to
powiększenie centralnej części rysunku 7), zauważalne są znacz-
niki wskazujące na przetwarzanie obrazów w formacie ośmiobi-
towym. Poza tym pomiędzy znacznikami ośmiobitowymi musi
być co najmniej jedna linia konturowa oddzielająca dwa pasy
o różnym poziomie szarości. Pomiędzy znacznikami sugerują-
cymi przetwarzanie obrazu ośmiobitowego znajdują się mniej-
sze znaczniki wskazujące na przetwarzanie dziesięciobitowe
1. Raster z parami linii
2. Pola 5% i 95%
3. Litery o niskim kontraście
4. Narożniki z niskim
kontrastem w ramach
stopni luminancji
5. Linie rastra
6. Stopnie luminancji
7. Pasek przebiegu
8. Przejścia czarne-białe
i białe-czarne

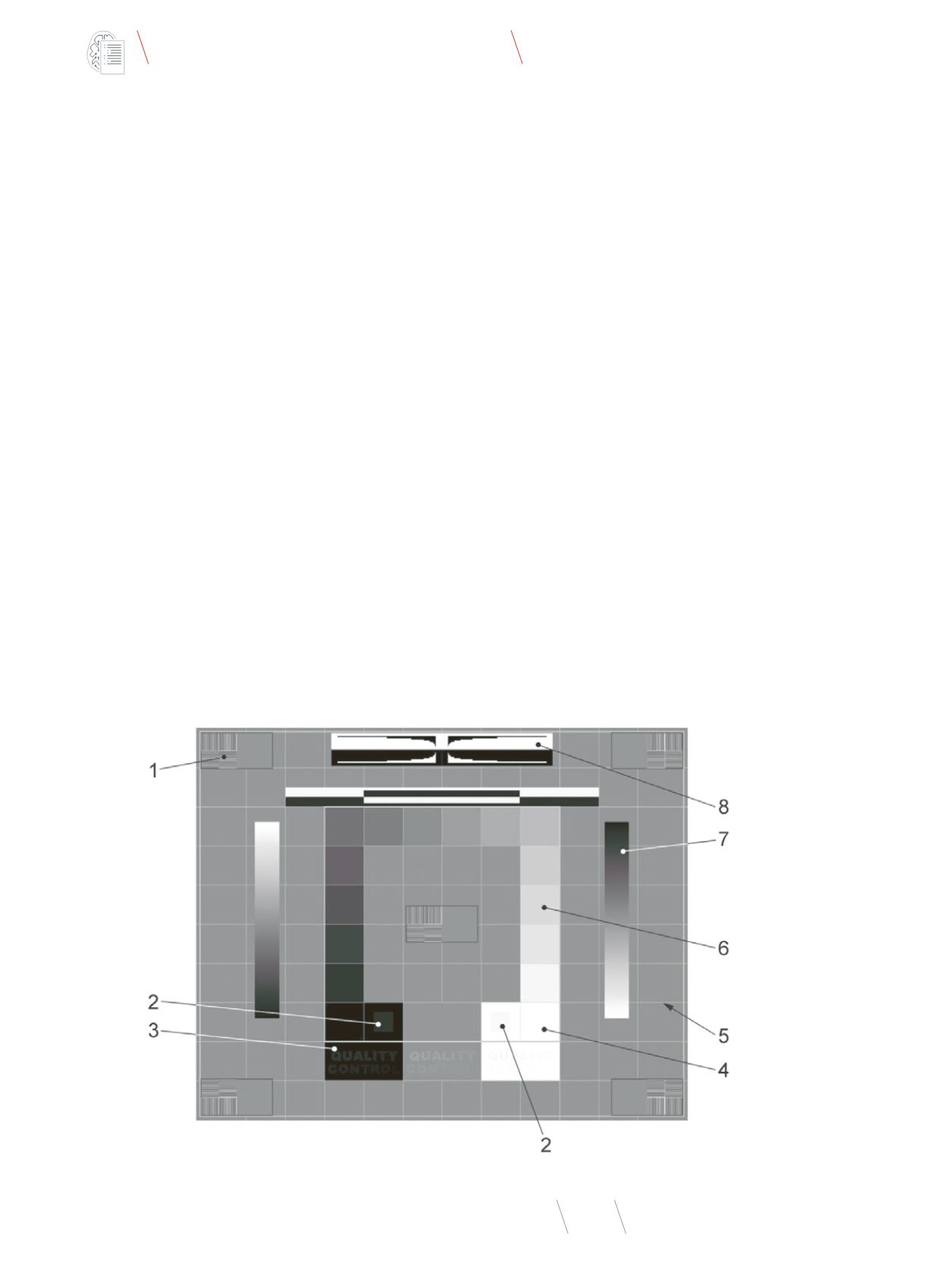

Rys. 6
Obraz testowy TG-18-OIQ
Źródło: Norma DIN 6868-157:2014.
