Test 7 (nie dotyczy RK5 i RK 6)
W tym teście stosuje się obrazy kliniczne wzorcowe. Osoba wy-
znaczona musi stwierdzić, czy osiąga się wystarczającą medycz-
ną jakość obrazu.

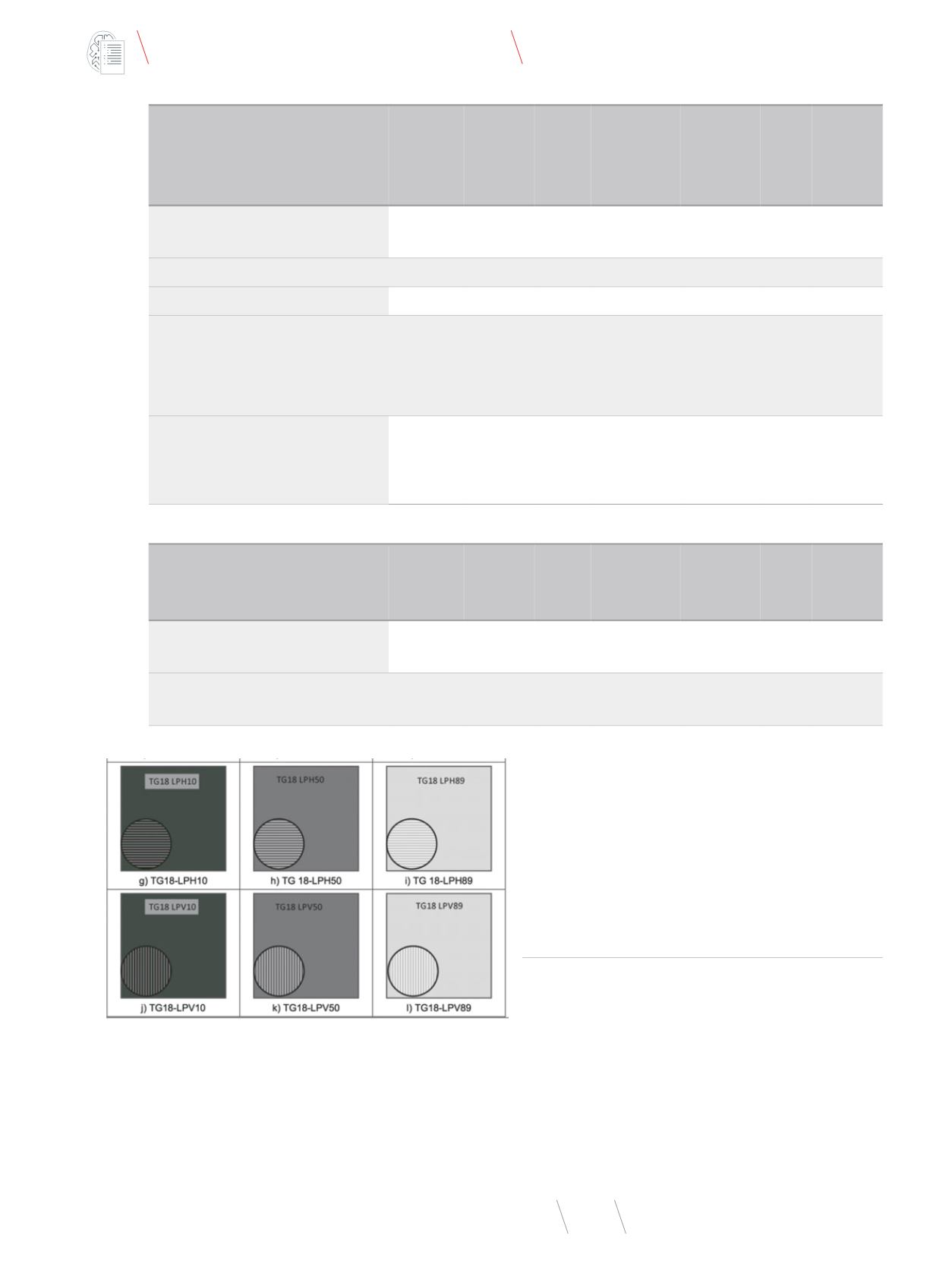

Rys. 10
Obrazy testowe dla testu 8
Źródło: Norma DIN 6868-157:2014.
Test 8 (tylko dla mammografii)
Dla RK 1 należy sprawdzić widoczność struktur liniowych w sze-
ściu obrazach testowych. Wymagane są dodatkowo obrazy te-
stowe z rysunku 10.
W testach odbiorczych/specjalistycznych poza częścią wizual-
ną uwzględnia się także część pomiarową.
Testy specjalistyczne z użyciem
urządzeń pomiarowych
Test luminancji minimalnej, luminancji
maksymalnej, luminacji tła
Norma sugeruje stosowanie do tych pomiarów metody typu A,
tj. pomiary przeprowadzane są za pomocą teleskopowego mier-
nika luminancji, jak pokazano na rysunku 1. Podczas pomiarów
teleskopowych utrzymywany jest stały kąt i odległość pomiaru,
co daje pole pomiarowe o określonej wielkości. Pomiar luminan-
cji daje tylko wtedy prawidłowe wyniki, gdy pole pomiarowe jest
wyraźnie mniejsze od mierzonego kwadratu w obrazie testowym
Tabela 3
. Wymagania ogólne
Obszar ciała/metoda
Maksymalna
luminancja
wyświetlania
cd/m
2
Maksymalny
stosunek
luminancji
Matryca
monitora
Charakterystyka
luminancji
Jednorodność
w obrębie
monitora
(między
wieloma
systemami)
Błędne
piksele
na 1024
x 1024
pikseli
Luminancja
minimalna
cd/m
2
luminancja
minimalna
nie powinna
przekraczać
0,5 cd/m
2
Radiografia projekcyjna
(kl. piersiowa, brzuch, kręgosłup)
≥ 250
≥ 250
≥ 1600 x
≥ 1200
GSDF
±10%
< 25%
(< 20%)
A ≤ 1
B ≤ 5
C ≤ 5
D ≤ 1
≥ 1,1 x
L
amb
Prześwietlenia (fluoroskopia)
≥ 150
≥ 100
≥ 1024 x
≥ 1024
GSDF
±15%
< 25%
(< 20%)
Tomografia komputerowa
≥150
≥ 100
≥ 1024 x
≥ 1024
GSDF
±15%
< 25%
(< 20%)
Dla RK 5
Cyfrowy punktowy
Tomografia wolumetryczna
Rtg wewnątrzustny z tubusem stomatologicznym
Zdjęcie ortopantomograficzne
Zdjęcie cefalometryczne, stomatologiczne
zdjęcie przeglądowe czaszki, zdjęcie ręki dla
określenia wieku kostnego
≥ 200
≥ 100
≥ 1024 x
≥ 768
Odpada,
wizualne
ustawienie
z obrazami
testowymi OIQ
a), b), c), e) i g)
< 30%
(< 30%)
Dla RK 6
Tomografia wolumetryczna
Rtg wewnątrzustny z tubusem stomatologicznym
Zdjęcie ortopantomograficzne
Zdjęcie cefalometryczne, stomatologiczne
zdjęcie przeglądowe czaszki, zdjęcie ręki dla
określenia wieku kostnego
≥ 300
≥ 100
≥ 1024 x
≥ 768
< 30%
(< 30%)
Tabela 4
. Wymagania do mammografii
Obszar ciała/metoda
Maksymalna
luminancja
wyświetlania
cd/m
2
Maksymalny
stosunek
luminancji
Matryca
monitora
Charakterystyka
luminancji
Jednorodność
w obrębie
monitora
(między
wieloma
systemami)
Błędne
piksele
na 1024
x 1024
pikseli
Luminancja
minimalna
cd/m
2
Mammografia
≥ 250
≥ 250
≥ 2048 x
≥ 2048
GSDF
±10%
< 25%
(< 10%)
A ≤ 1
B ≤ 5
C ≤ 5
D ≤ 1
≥ 1,1 x L
amb
Stereotaksja mammograficzna
≥ 200
≥ 100
≥ 1024 x
≥ 1024
GSDF
±15%
< 25%
(< 20%)
A ≤ 1
B ≤ 5
C ≤ 5
D ≤ 1
