obrazu. Nie należy przy tym oceniać pionowych pasków leżą-
cych skrajnie na lewo i prawo. Tego testu nie wykonuje się dla
klas pomieszczeń RK5 i RK 6.

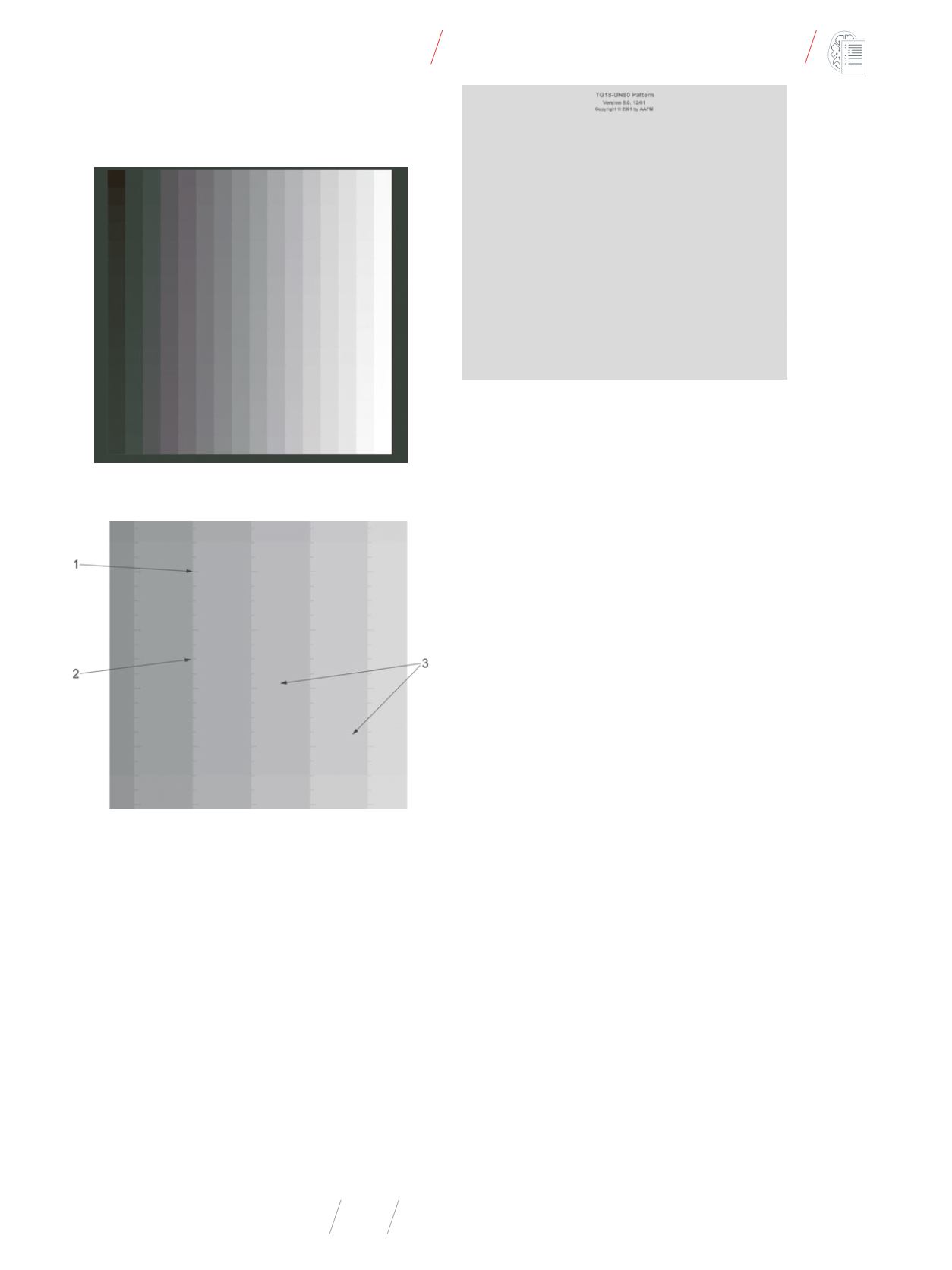

Rys. 7
Obraz testowy TG18-MP
Źródło:
data wejścia 21.03.2016.
1. Znacznik 8 bit 2. Znacznik 10 bit 3. Pionowe paski
Rys. 8
Powiększenie centralnej części rysunku 7
Źródło: Norma DIN 6868-157:2014.
Test 3. Jednorodność luminacji (wizualna)
i Test 4. Zabarwienie i równomierność
Oba testy wykonywane są na obrazie testowym TG-18UN-80
(Rys. 9). Na obrazie osoba wykonująca test szuka wizualnie
niejednorodności od środka do brzegów monitora. Wizualne
sprawdzanie zabarwienia przeprowadza się za pomocą tego
samego obrazu testowego i sprawdza się zabarwienie na całej
powierzchni ekranu. Ocena musi być przeprowadzona na urzą-
dzeniach tego samego typu, wyświetlających wiele obrazów,
związanych z tym samym systemem wyświetlania obrazów
i ustawionych obok siebie. Sprawdzeniu podlegają również od-
czuwalne różnice zabarwienia między poszczególnymi urządze-
niami wyświetlającymi obraz.
Rys. 9
Obraz testowy TG-18UN-80
Źródło: APT I – Bildwiedergabegeräte – Aktueller Stand der Normierung, data wej-
ścia 21.03.2016.
Test 5. Błędne piksele
Do tego testu stosowane są obrazy testowe TG-18-UN80 oraz
TG-18-UN10. Analiza typów błędów podejmowana jest w przy-
padku, gdy przy oglądaniu obrazu testowego występują błędne
piksele w obszarze podlegającym opisowi. Liczba błędnych pik-
seli musi być policzona, a rodzaj błędu powinien zostać zaszere-
gowany do odpowiedniej kategorii przy pomocy lupy.
Typ błędu A
: subpiksel (część piksela szarego pola lub część
barwy podstawowej barwnego piksela) świeci cały czas – zlicze-
nie jasnych subpikseli w TG18-UN10.
Typ błędu B
: subpiksel jest cały czas ciemny – zliczenie ciem-
nych subpikseli w TG18-UN80.
Typ błędu C
: nienormalne subpiksele, które nie kwalifikują
się do typu A ani B – zliczenie w TG18-UN10 i TG18-UN80 (np.
przykryte części subpiksela przez kurz, subpiksel znajdujący się
w stanie przejściowym, migający subpiksel, wtrącenia rozpra-
szające światło).
Typ błędu D
: błędny klaster składający się z dwóch lub więcej
typów błędu A do C wewnątrz bloku 5 x 5 pikseli.
Do przeliczenia dopuszczalnej liczby błędnych pikseli używa
się liczby poziomych pikseli monitora przemnożonej przez ilość
pikseli pionowych i podzielonej przez 1048576 (odpowiednik
1024 x 1024 pikseli).
Wynik ten należy pomnożyć przez wartość podaną w kolum-
nie numer 7 w tabeli 3 lub 4 i zaokrąglić do liczby całkowitej. Wy-
nik przedstawia liczbę dopuszczalnych błędnych pikseli każdego
typu dla badanego monitora.
Test 6. Geometria obrazu
Test wykonywany przy pomocy obrazu TG-18-QIQ (Rys. 6).
Sprawdzane jest, czy nie występują przesunięcia obrazu i czy
widoczny jest kompletny, a obraz bez obcięć. Pola utworzone
przez przecięcie linii rastra powinny być kwadratami.
