obiektu testowego, a uzyskiwany wynik dalej jest poza toleran-
cją, należy zweryfikować centrum promieniowania wiązki pro-
mieniowania, czyli symetrię AB & GT. Różnica kątowa pomiędzy
mechanicznymi i wirtualnymi poprzecznymi znacznikami „pro-
mieniowania” również jest mierzona i prezentowana. Ze wzglę-
du na odstępstwa kątowe nie są konieczne żadne modyfikacje
położenia obiektu. Analiza pomiarów powinna być przeprowa-
dzana przy użyciu metody wykrywania krawędzi na podstawie
punktowej intensywności na 50% jej wartości (50%, lokalna).
Kolejnym testem jest weryfikacja średniej szerokości listków
MLC w izocentrum. Teoretycznie powinna ona wynosić 4 mm.
Szerokość listków w izocentrum oblicza się dla kształtu pola
pokazanego na rysunku 19. Pomiar jest wykonywany w poprzek
35 listków dla każdej strony i wynikowo jest uzyskiwana wartość
średnia z tego pomiaru. Badanie prowadzone jest z kolimatorem
ustawionym na pozycji 0° i 180°. Każdy listek nominalnie powi-
nien wykazywać szerokość 4 mm w izocentrum, zatem dla 35
uzyskany wynik powinien wynosić 140 mm w izocentrum. Od-
czyty są wykonywane dla czterech odległości A, A’, B i B’ (Rys.
19 i Rys. 20) dla każdego kąta kolimatora, a wynikowo jest po-
dawana wartość średnia. Analiza powinna być wykonywana dla
punktowej intensywności detekcji brzegu (50%, globalna).
Transmisja przez MLC jest oceniana na podstawie punktu
o największej intensywności/wartości mierzonego sygnału. Dla

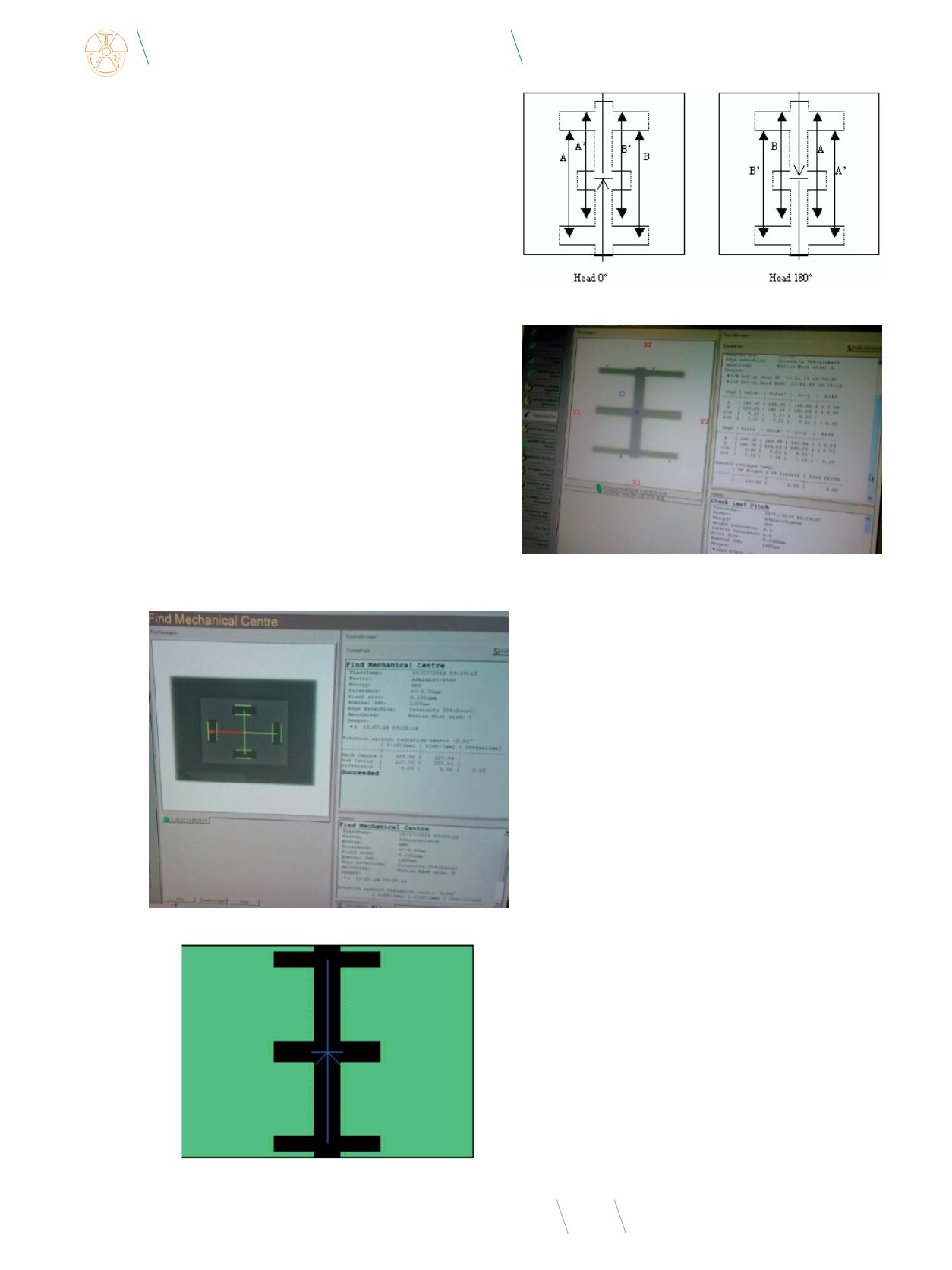

Rys. 21
Schemat pomiaru średniej szerokości listków MLC w izocentrum
Rys. 19
Obraz wynikowy dla wyznaczania centrum mechanicznego
Rys. 20
Test weryfikacji średniej szerokości listków MLC w izocentrum
Rys. 22
Obraz wynikowy pomiaru średniej szerokości listków MLC w izocentrum
tego testu ważne jest, aby została w systemie zmieniona war-
tość PRF, np. z 300 do 30 (zgodnie z zaleceniami producenta
nie może być ona większa niż 200). Pomiary są wykonywane dla
w pełni zamkniętych listków MLC, najpierw dla strony Y1, a po-
tem powtórzone dla strony Y2. Jako wynik testu pojawia się in-
formacja o koordynatach X(AB) i Y(GT) „gorącego” punktu i war-
tość zmierzonego sygnału w tym pikselu. Poziom akceptowalny
jest wyspecyfikowany w systemie jako
Hotspot Threshold
.
Wzmocnienia i
offsety
są weryfikowane i kalibrowane jako
ostatnie w wykonywanych testach (
the major and minor offsets
and gains
). W ramach tego testu zbieranych jest 5 obrazów. Ob-
razy analizuje się przez porównanie rzeczywistego położenia
każdego z listków dla każdego z banków (Y1 i Y2) w stosunku do
przewidywanej pozycji. Błędy pozycjonowania są wykreślane
i wyznaczana jest funkcja liniowa jako pochodna z wykreślonej
krzywej. Z tej funkcji korekcji zostaje określone przesunięcie
i wzmocnienie dla każdego listka. Indywidualne przesunięcia
i wzmocnienia dla listka 20-tego w każdym banku (Y1 i Y2) repre-
zentują „
major offset & gain
”. Przesunięcia i wzmocnienia dla list-
ków od 1 do 19 i od 21 do 40 w każdym banku (Y1 i Y2) reprezen-
tują „
minor offset & gain
”. Jest bardzo ważne, aby współliniowość
kolimatora i detektora obrazowego w tym teście była na pozio-
mie 0°± 0,1°. Wartości wzmocnień i
offset
ów są rejestrowane lub
korygowane dla odpowiednich pozycji i części w
softwarze
ak-
celeratora. Analiza pomiarów powinna być przeprowadzana za
pomocą metody wykrywania krawędzi na podstawie punktowej
intensywności na 50% jej wartości (50%, lokalna). Jeżeli test nie
jest zakończony pozytywnym wynikiem, należy zmienić liczby
