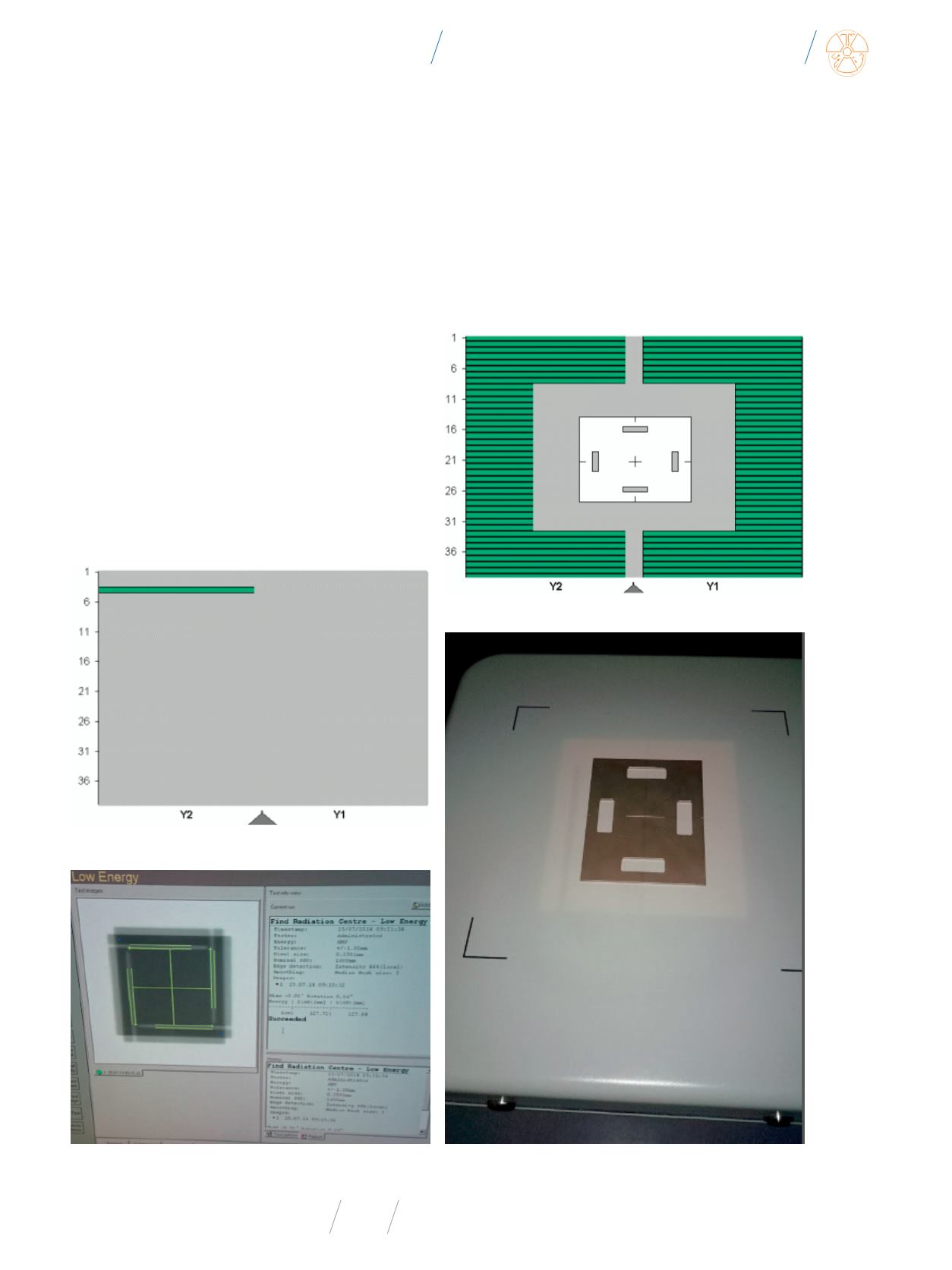

Rys. 15
Pole testowe do weryfikacji położenia centrum pola promieniowania
Rys. 16
Obraz wynikowy z czterech położeń kolimatora dla weryfikacji położenia
centrum pola promieniowania
Rys. 17
Pole testowe do weryfikacji położenia centrum mechanicznego
Rys. 18
Położenie obiektu testowego do weryfikacji położenia centrum
mechanicznego
lub wartości bazowych. Test/pomiar należy przeprowadzać dla
niskiej energii promieniowania fotonowego. Analiza pomiarów
powinna być przeprowadzana za pomocą metody wykrywania
krawędzi na podstawie punktowej intensywności na 50% jej
wartości (50%, lokalna). Wynikiem jest średnia wartość liczby
pikseli i średnia wartość piksela. Wynik testu może być uznany
przez system za nieprawidłowy, gdy zmierzona wielkość piksela
lub wymiary A-B vs G-T są poza wartościami przyjętymi w tole-
rancjach specyfikacji.
Celem kolejnego testu jest określenie środka obrotu wiązki
promieniowania. Środek obrotu jest wykorzystywany jako punkt
odniesienia, od którego są określane bezwzględne wymiary dla
następnych pól testowych. W przypadku, gdy akcelerator ma
więcej niż jedną energię promieniowania fotonowego, istot-
ne jest, aby centrum promieniowania zostało określone dla tej
energii promieniowania, dla której będą przeprowadzane kolej-
ne testy. Centrum wiązki promieniowania jest określane przez
pomiar punktu środkowego kwadratu, uformowanego przez
MLC. Analizę pomiarów należy przeprowadzać za pomocą meto-
dy wykrywania krawędzi na podstawie punktowej intensywno-
ści na 50% jej wartości (50%, lokalna). Wynik powinien spełniać
wymagania: - X=128 ± 1 Y=128 ± 1.
Wyznaczenie centrum mechanicznego dla pól testowych ma
na celu określenie, czy położenie tego centrum pokrywa się
z projekcją krzyża pola świetlnego i porównanie go do centrum
promieniowania otrzymanego z poprzedniego testu.
Różnica pomiędzy środkiem promieniowania i środkiem
mechanicznym w obu kierunkach jest odnoszona do wyspecy-
fikowanych tolerancji. Jeśli wynik testu jest negatywny, należy
przesunąć obiekt testowy w kierunku wskazanym na ekranie
komputera i sprawdzić, czy odstępstwo centrum obiektu testo-
wego i środka krzyża pola świetlnego nie jest większe niż 1,0
mm. Jeżeli środek krzyża prawidłowo się projektuje na środek
