vol. 4 2/2015 Inżynier i Fizyk Medyczny
94
artykuł
\
article
radioterapia
\
radiotherapy

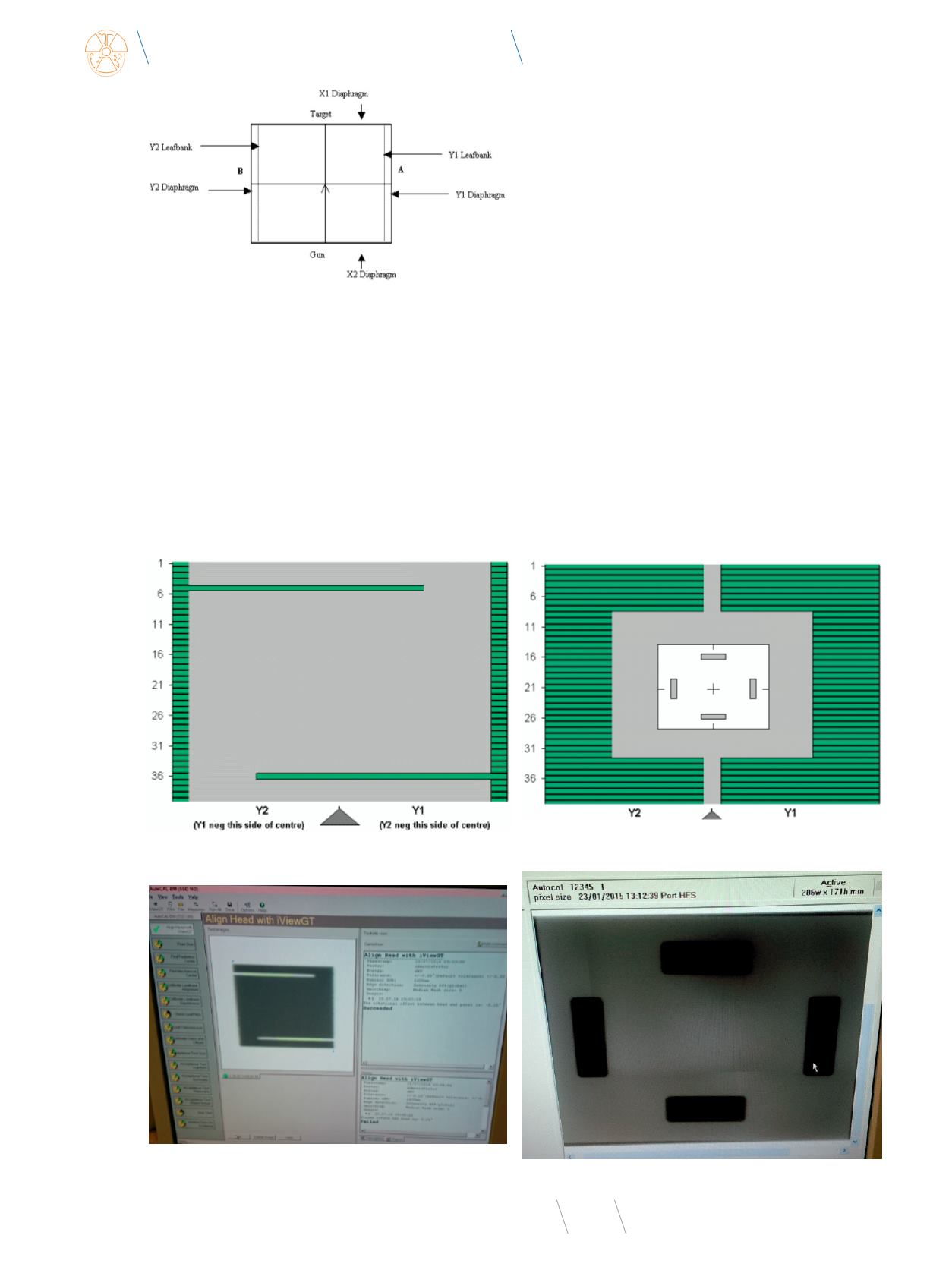

Rys. 13
Pole testowe wraz z położeniem obiektu testowego do pomiaru wielkości
piksela
Rys. 12
Pole testowe do kalibracji położenia kolimatora względem detektora obra-
zowego – obraz wynikowy
Rys. 11
Pole testowe do kalibracji położenia kolimatora względem detektora
obrazowego
Rys. 14
Obraz obiektu testowego do pomiaru wielkości piksela
Rys. 10
. Orientacja kolimatora akceleratora dla kąta 0°
Źródło: [2].
promieniowania jest używana aplikacja ACAL. Wszelkie pomiary
powinno się wykonywać dla wszystkich dostępnych energii pro-
mieniowania fotonowego, dostępnych na akceleratorze.
Kalibracja rozpoczyna się od jednoznacznego zdefiniowania
położenia kolimatora (pole testowe – Rys. 11), środka mecha-
nicznego kolimatora i środka pola promieniowania względem de-
tektora oraz wielkości piksela dla detektora obrazowego. Każdy
z uruchomionych testów jest poddawany analizie, w wyniku któ-
rej może zostać zaakceptowany lub nie. W przypadku wyżej wy-
mienionych ustawień należy pamiętać, aby położenie kolimatora
i odstępstwo od współliniowości w stosunku do detektora nie
było większe niż 0,1 stopnia, wielkość piksela odpowiadała war-
tościom z pomiarów bazowych, a środek mechaniczny kolimatora
i środek pola promieniowania pozostawały w koincydencji.
Ocena położenia kolimatora i jego rotacyjnego odstępstwa
od równoległości w stosunku do detektora pozwala na jego wła-
ściwe ustawienie (zgodnie z powyższym kryterium < 0,1 stopnia)
przed przystąpieniem do pozostałych testów/pomiarów. Wyniki
tego testu wskazują również, czy listki MLC przesuwają się rów-
nolegle w kolimatorze. Analiza jest wykonywana na poziomie
50% profilu przy algorytmie globalnym detekcji brzegu (poszu-
kiwanie intensywności odpowiedzi/sygnału punktów).
Drugim parametrem, który musi być wyznaczony przed przy-
stąpieniem do testów/kalibracji, jest wielkość piksela. Stosuje
się go w testach do obliczenia rzeczywistych wymiarów w izo-
centrum. W ramach testu wykonywany jest obraz obiektu te-
stowego (płytka otworami o ściśle określonych wymiarach i od-
ległościach między nimi) umieszczonego na powierzchni stołu
dokładnie w izocentrum. Pomiar wielkości piksela powinien być
przeprowadzony w obszarze środkowym obrazu. Ponieważ roz-
miar piksela jest stabilny w czasie, jego wartość może być rów-
nież wpisana na podstawie poprzednio wykonanych pomiarów
