zwykle na obrazach MIP. Poza tym podczas obserwacji ciągło-
ści ruchu na wszystkich fazach jednocześnie (jako film) jest ono
niezauważalne.
Na wykresie przedstawionym na rysunku 10 pokazano zmianę
średniej objętości zrekonstruowanego targetu w stosunku do
wartości bazowej, czyli średniej objętości z 23 pomiarów nieru-
chomego fantomu zatrzymanego w różnych fazach cyklu ruchu
korpusu tej objętości. Maksymalna różnica w rekonstruowanych
objętościach może dochodzić nawet do 19,5% (przy objętości
statycznej – 3D stanowi to 0,78 cm
3
), co zaobserwowano dla
fazy oddechowej „20%”. W tym miejscu znajduje się połączenie
dwóch skanów
cine
, w którym w związku z wysoką prędkością
fantomu doszło do połączenia obrazów „przesuniętych” fazo-
wo. Potwierdzają to (zbliżone do referencyjnej) objętości tar-
getu w fazie o najniższej prędkości, czyli 0% – „wdech” (dla obu
systemów), a także 50% dla Advantage4D i 60% Dla Smart Devi-
celess4D, czyli „wydech”.
Ze względu na ochronę radiologiczną zaniechano wykonania
obrazów bazowych (MIP3D) pacjentów, takiego jak w przypad-
ku fantomu. W tym celu należałoby wykonać kilkanaście skanów
z różnym wypełnieniem płuc, poza tym wstrzymanie oddechu
w dowolnej fazie może powodować naprężenia niewystępujące
w czasie normalnego cyklu oddechowego. Obrazy MIP4D pa-
cjentów rekonstruowane za pomocą obu systemów porównano
między sobą. Średnia wartość WS pacjentów ze zmianą nowo-
tworową w płucu wyniosła 0,952 (Tabela 2).
Tabela 2
Zestawienie objętości [cm
3
] oraz wskaźnika Sørensena/Dice’a obrysów
guzów nowotworowych powstałych przez konturowanie obrazów MIP pacjentów
uzyskanych w systemach Advantage4D i Smart Deviceless4D
Źródło: Opracowanie własne.

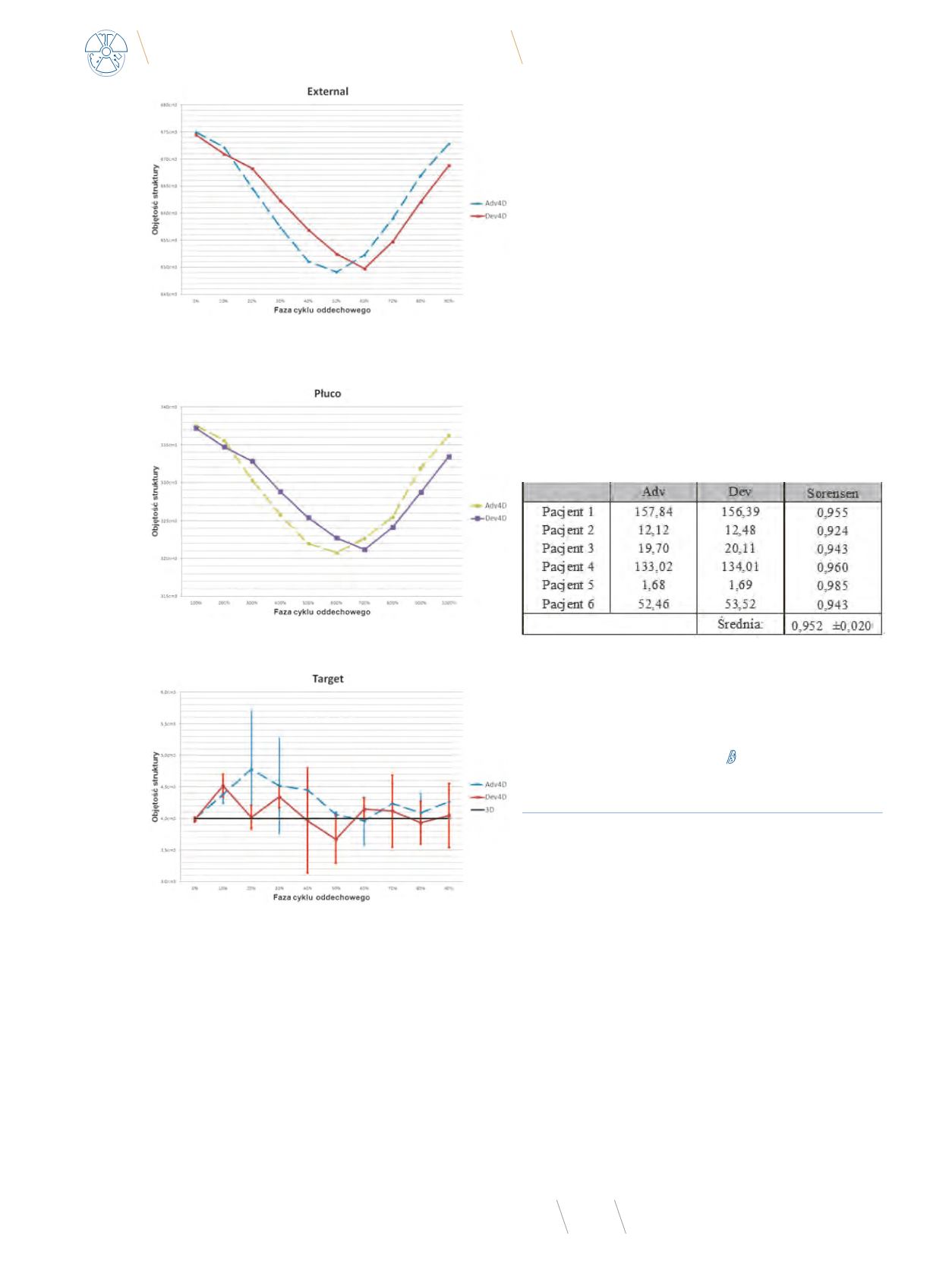

Rys. 8
Zmiana średniej zrekonstruowanej objętości struktury Target w systemach
Advantage4D i Smart Deviceless4D w stosunku do wartości bazowej
Źródło: Opracowanie własne.
Rys. 9
......................
Źródło: Opracowanie własne.
Rys. 10
......................
Źródło: Opracowanie własne.
Na podstawie otrzymanych wyników można stwierdzić, że
oba systemy pomimo różnic pozwalają na prawidłowe zaplano-
wanie leczenia radioterapeutycznego, a kontury obszarów wy-
znaczanych na podstawie rekonstrukcji TK z ich wykorzystaniem
są zgodne co do kształtu i objętości.
