Smart Deviceless4D
Z aplikacją Smart Deviceless4D nie jest dostarczany żaden spe-
cjalny marker. Do wykonania pomiaru cyklu oddechowego wy-
korzystano używany powszechnie w radioterapii do oznaczania
blizn prosty 5-6-centymetrowy fragment drutu wykonany np.
z cyny. Drut ten (marker cynowy) należy umieścić na skórze
pacjenta w miejscu wykazującym największą ruchomość odde-
chową, równolegle do osi obrotu lampy i układu detektorów.
Po uruchomieniu protokołu
Smart Breath
wykonywane są dwa
standardowe obrazy topograficzne (
skaut
) klatki piersiowej,
na których musi zostać uwidoczniony wspomniany wcześniej
marker cynowy. Następnie realizowane jest obrazowanie moni-
torujące ruchomość markera w czasie (
Monitor Phase
). Na pod-
stawie trzech kolejnych podobnych oddechów program oblicza
minimalny, średni i maksymalny czas cyklu oddechowego oraz
wielkości
Cine Time Between Images
i
Cine duration
, które są au-
tomatycznie przepisywane do sekwencji
cine
.
Po wykonaniu skanu
cine
, na podstawie cech obrazów obli-
czana jest krzywa oddechowa, która następnie wykorzystywa-
na jest do segregacji obrazów na poszczególne fazy. Podczas
tej operacji program bierze pod uwagę objętość powietrza na
obrazie, gęstość płuc, stopień rozciągnięcia płuc, powierzchnię
przekroju ciała (Rys. 2), powierzchnię przekroju płuc (Rys. 3) oraz
proporcję między tymi powierzchniami.

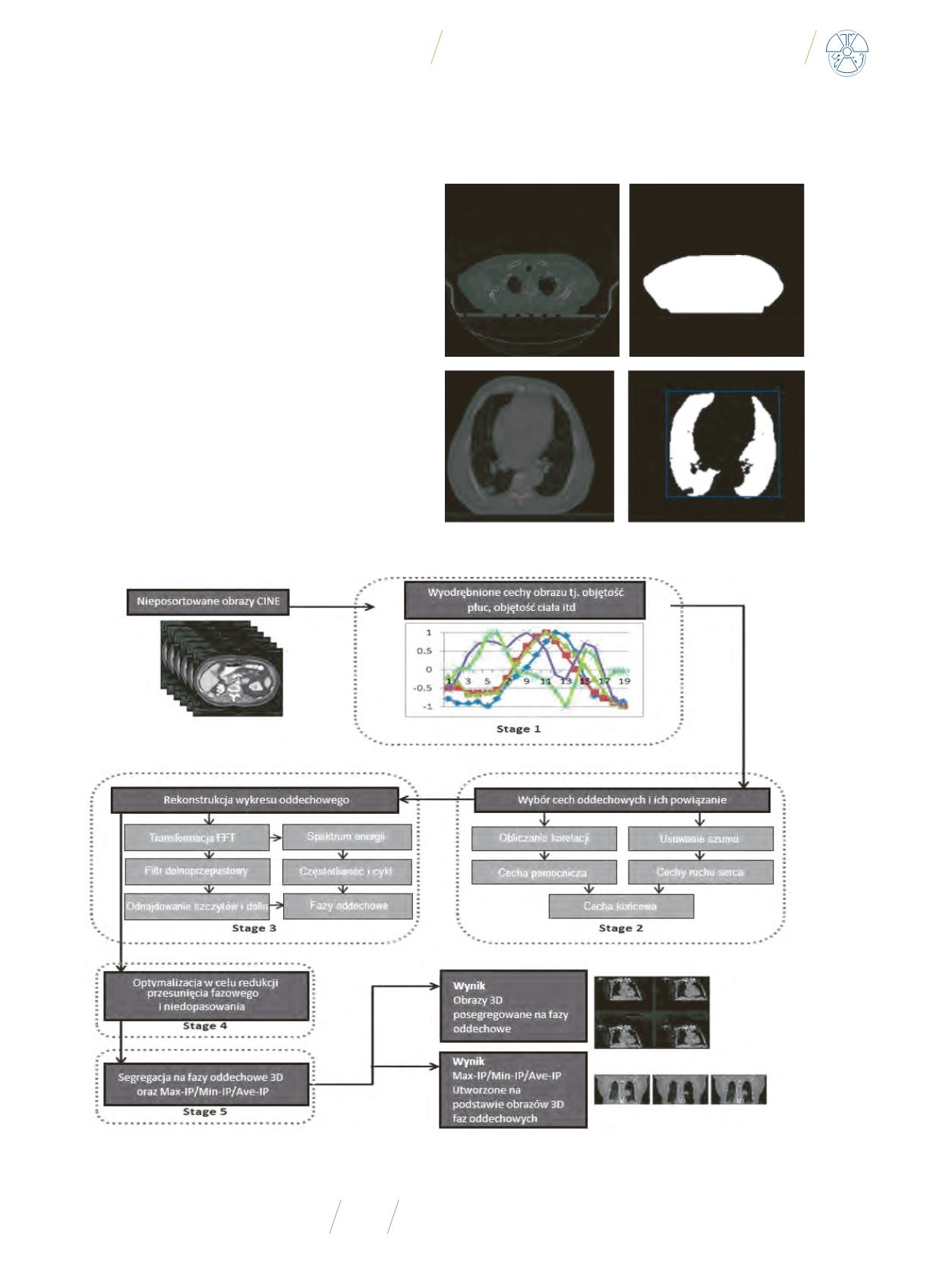

Schemat tworzenia faz oddechowych oraz rekonstrukcji 4D
został przedstawiony na rysunku (Rys. 4).
Rys. 2 i 3
Deviceless 4D (D4D) Whitepaper,
Źródło: General Electric Company, 2015.
Rys. 4
Rekonstrukcje w projekcji czołowej fantomu CIRS: a) skan 3D nieruchomego fantomu; b) i c) rekonstrukcja MIP program Advantage4D; d) rekonstrukcja MIP Smart
Deviceless4D
Źródło: Opracowanie własne na podstawie „SMART DEVICELESS 4D Application training, prezentacja wewnętrzna GE Healthcare, 2014”
