Dzięki temu każdy element tranzystora TFT zbiera sygnał
ze zdecydowanie lepszą wydajnością statystyczną. W takiej
geometrii najmniejsza wspólna wielokrotność stosowana do
konwersji heksagonalnej macierzy TFT do piksela kwadratowego
wynosi 150 µm na osi X i 250 µm na osi Y, co bardzo ułatwia
proces rozmieszczenia. Proces konwersji na siatkę kwadratową
jest prostym procesem algorytmicznym, realizowanym za
pomocą technik uśredniania lub metod interpolacyjnych.
Jako pierwszy i jedyny na rynku, FDR AMULET Innovality
posiada 2 tryby tomosyntezy: tryb ST, który został opracowany
w celu zapewnieniamniejszej dawki promieniowania i krótszego
czasu ekspozycji, oraz tryb HR, którego celem jest zwiększenie
jakości obrazu i osiągnięcie jak najwyższej rozdzielczości.
Zadaniem tych dwóch trybów jest jak najlepiej wpasować się
w wymagania każdego przypadku klinicznego,
spełniając wszelkie oczekiwania zarówno
w badaniach przesiewowych, jak i mammografii
diagnostycznej.

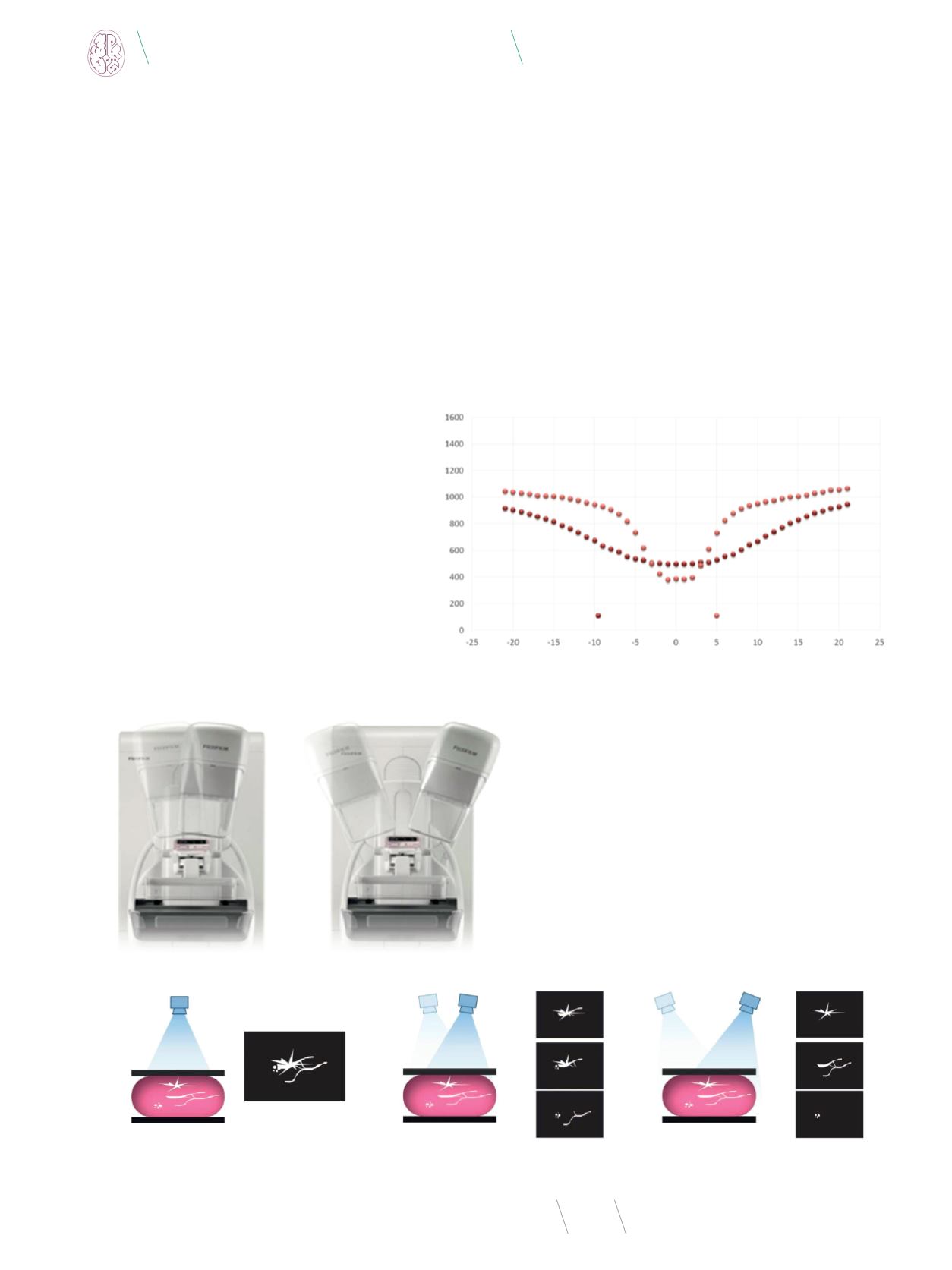

Podczas pracy w trybie ST zakres ruchu
lampy mammografu FDR Amulet Innovality
obejmuje kąt 15°, dając obrazy o rozdzielczości
przestrzennej do 10 pikseli/mm (Fot. 1a).
W trybie HR kąt wzrasta do 40°, a rozdzielczość
przestrzenna do 20 pikseli/mm (Fot. 1b).
Rozdzielczość wzdłuż pionowej osi (Z)
jest głównym celem akwizycji tomosyntezy:
wydajność ta mierzona jest poprzez funkcję
rozłożenia artefaktów (nazywaną również
profilem czułości warstwy).
DBT mierzy transmisję promieniowania RTG
padającego poprzez pierś w ograniczonym zakresie kątów,
następnie rekonstruuje serie zdjęć piersi odtworzonych na
różnych wysokościach detektora. Obrazy te przedstawiają ilość
tkanki piersi danych płaszczyzn, jak również pozostałą część
zachodzących na siebie tkanek. Możliwość zminimalizowania
nachodzących na siebie tkanek jest najbardziej krytyczną cechą
cyfrowej tomosyntezy piersi.
Funkcja rozłożenia artefaktów (ASF) przedstawia sygnał
cząstkowy detalu znajdującego się na innej płaszczyźnie niż ta
rozpatrywana. Na rysunku 3 przedstawiono funkcję dla akwizycji
przy 15° i 40°.
Ikonograficzną reprezentację takiej wartości technicznej
przedstawiono na fotografii 2 tego samego szczegółu na
dedykowanym fantomie, gdzie wyniki akwizycji dla obu kątów
(dla tego samegopoziomudawki) przedstawiono kolejno: zdjęcie
po lewej stronie (15° ruch lampy, tryb ST) pokazujemniejszą ilość
szumów, natomiast zdjęcie po prawej stronie (40° ruch lampy,
tryb HR) pokazuje wyraźnie wyższy kontrast szczegółów.
Dzięki wyżej opisanej wydajności, system mammografii
cyfrowej FDR AMULET Innovality jest w stanie wykorzystać
nowe zaawansowane aplikacje w obrazowaniu piersi.
Każdy z dwóch trybów tomosyntezy cechuje się różnym
kompromisem w zakresie:
•
separacji struktur i eliminacji ich nakładania się,
•
szczegółowej reprezentacji (zarówno w odniesieniu do
opisanej wcześniej funkcji ASF, jak i dla obrazów o różnej
wielkości piksela),
Fot. 1a
Tryb ST- 15°
Fot. 1b
Tryb HR- 40°
Rys. 2
Oddzielenie struktur i eliminacja ich nakładania dla różnej geometrii akwizycji tomosyntezy
Ekspozycja w trybie HR (40°)
Tradycyjna ekspozycja
Ekspozycja w trybie ST (15°)
Rys. 3
Funkcja dla akwizycji przy 15° i 40°
Funkcja rozłożenia artefaktów
Sygnał
Położenie warstwy [mm]
Artefakty dla trybu ST
Artefakty dla trybu HR
