Urządzenia pomiarowe
Zgodnie z zaleceniami miernik luminancji powinien charaktery-
zowa się następującymi parametrami. Zakres miernika lumi-
nancji obejmuje co najmniej zakres luminancji całego obrazu
systemu wyświetlania obrazów z powtarzalnością pomiaru nie-
przekraczającą 5% (powtarzalnoś ) i niedokładnością pomiaru
co najwyżej 10%. Kąt przysłony nie może przekracza 5°. Miernik
luminancji może by zintegrowany z systemem wyświetlanego
obrazu lub stanowi samodzielne urządzenie. Miernik natężenia
oświetlenia może by wymagany w przypadku systemów testo-
wania wyświetlanego obrazu z zakresu od 1 do 1 000 lux z nie-
dokładnością co najwyżej 10% i powtarzalnością nieprzekra-
czającą 5%. Norm1-przywołuje wspomniane we wcześniejszym
numerze „Inżyniera i Fizyka Medycznego” [1] metody pomiaru
typu B, C i D. Miernik natężenia oświetlenia musi znajdowa się
idealnie w środku.
Obrazy testowe
W porównaniu z normą DIN norma PN-EN wprowadza tzw.
obrazy kliniczne TG18-GV do oceny poświaty TG18-CH jako przy-
kład RTG klatki piersiowej TG18-KN jako przykład RTG kończyn
TG18-MM1 jako przykład mammografii, które mają by oceniane
przez osoby obsługujące stacje diagnostyczne. TG18-UNL80 dla
jednorodności luminancji monitora
Metody wykonywania testów
Ta częś opisuje kilka metod oceny, które mogą by używane
do testowania stacji diagnostycznej. Norma pozostawia dowol-
noś w kolejności oraz w obowiązkowości wykonywania testów.
Jest to zależne od sposobu wykorzystywania danych stacji
diagnostycznych.
Testy wizualne
1.
Dla sprawdzania wydajności systemu oraz ogólnej jakości
obrazu zaleca się wykorzystanie TG18-QC
2.
Sprawdzanie skali szarości ocena rozdzielczości TG18-MP.

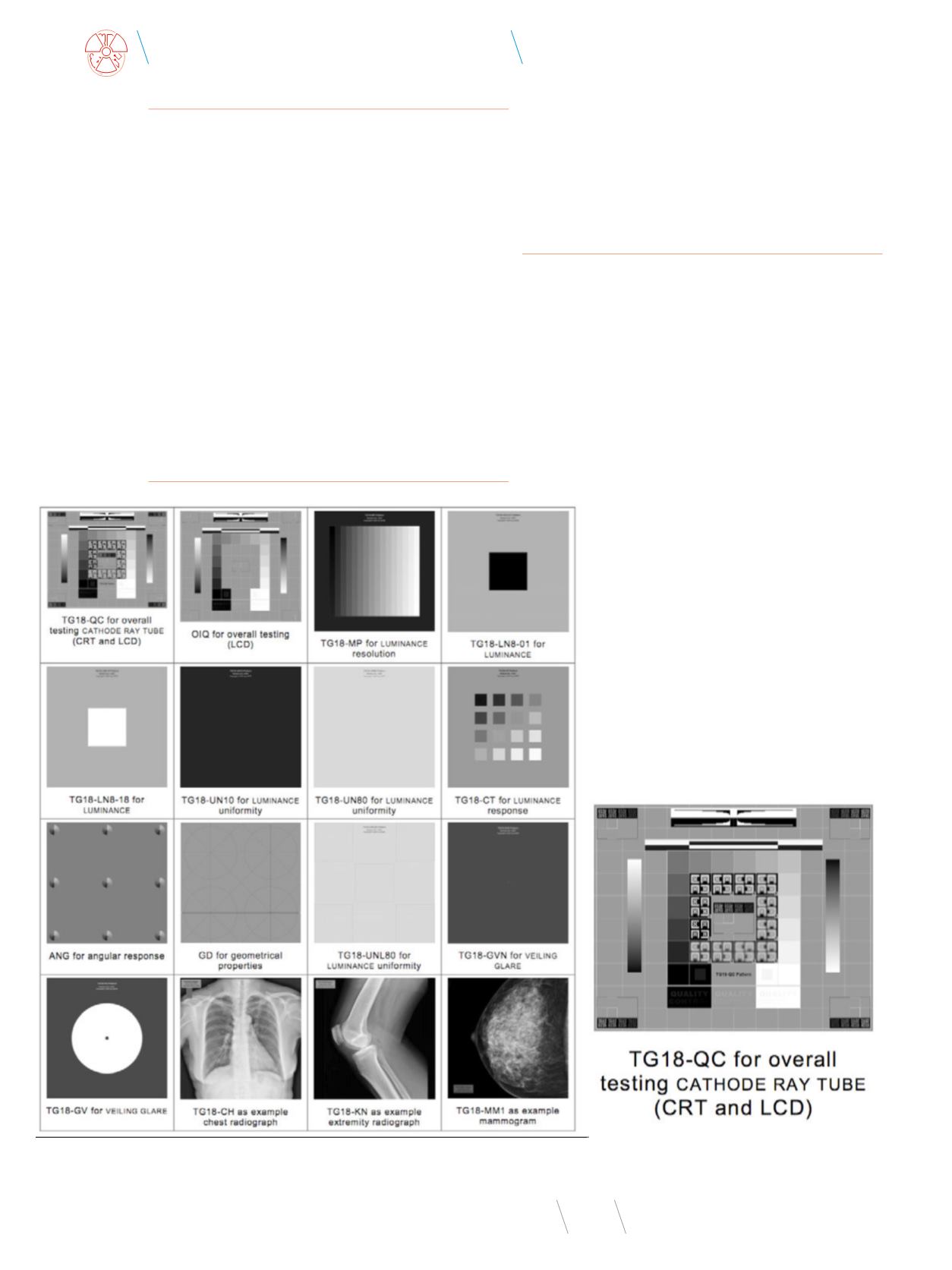

Rys. 1
Obrazy testowe
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne – systemy wyświetlania obrazu medycznego.
Rys. 2
Obrazy testowe
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne –
systemy wyświetlania obrazu medycznego.
3.
Ocena odpowiedzi luminancji TG18-01-TG18-18.
4.
Ocena jednorodności TG18-UN80.
5.
Ocena jednorodności koloru TG18-UN80.
6.
Ocena błędnych pikseli na ciemnym (TG-
18-UN80) i jasnym polu (TG18-UN10).
7.
Ocena poświaty, ocena niskiego kontrastu
obiektów na dwóch wzorcach testowych TG18-
GVN i TG18-GV.
8.
W przypadku monitorów kineskopowych geo-
metryczne oceny obrazu GD.
9.
Ocena widzenia kątowego ANG wzorzec.
10.
Kliniczna ocena kliniczna wzorców testowych
(TG18-CH, TG18-KN, TG18, TG18-MM1 i MM2).
