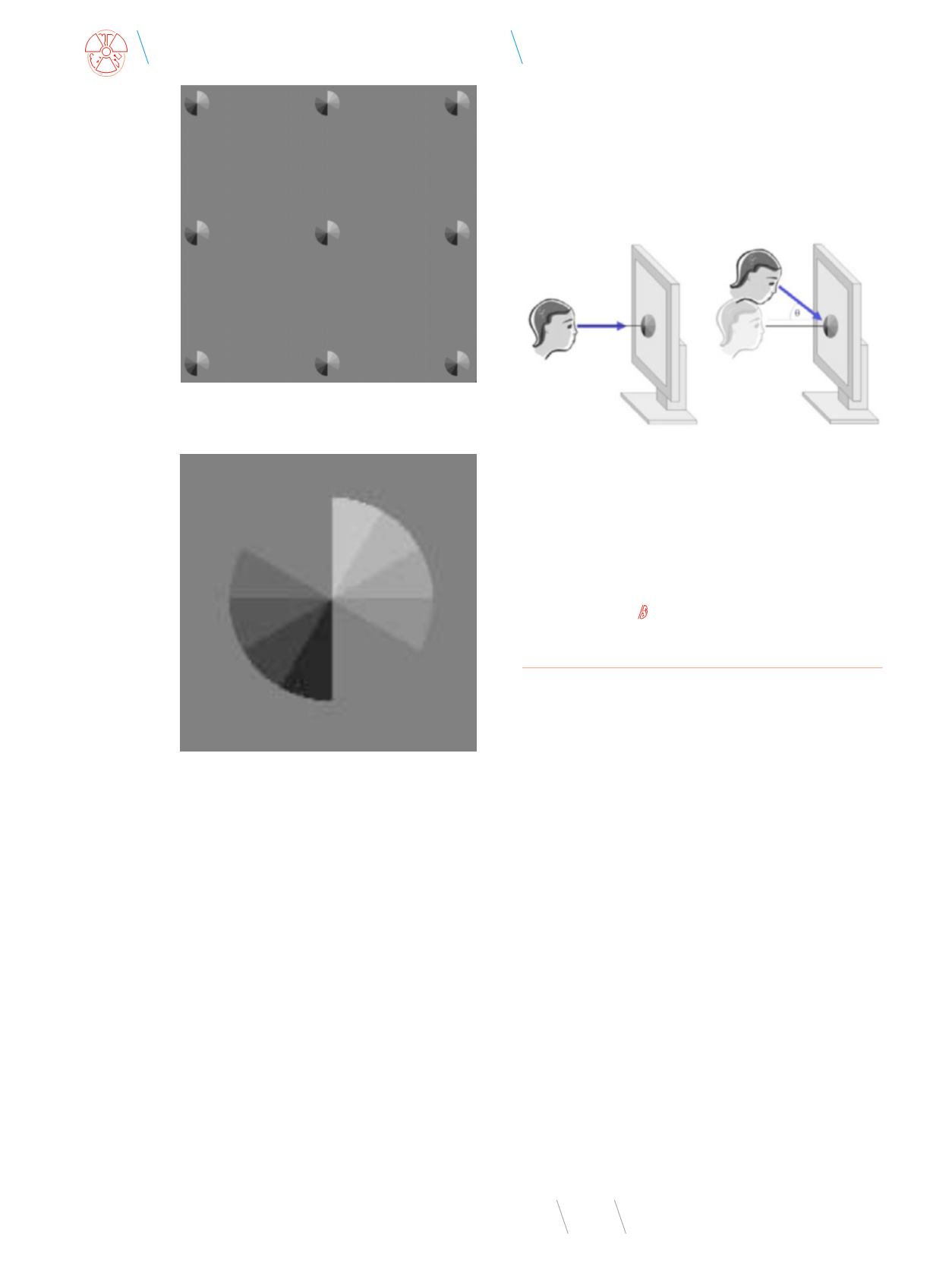

Rys. 17
Wzór ANG for angular response
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne – systemy wy-
świetlania obrazu medycznego.
Rys. 18
Wzór ANG for angular response – powiększenie jednego z 9 kręgów
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne – systemy wy-
świetlania obrazu medycznego.
Procedurę odczytu można przeprowadzi na dwa sposoby: (1)
obserwator siedzący w bezruchu, oraz (2 ) (Rys. 19) z obserwa-
torem w ruchu.
Wprzypadku stałego obserwatora (sytuacja 1), procedura wy-
maga przeglądania wzoru z centrum środkowego okręgu przy
normalnej odległości oglądania.
Plastry są widoczne w kole znajdującym się w środku ekranu.
Kontrola jest zatem powtórzona dla kręgów w ośmiu innych
miejscach (góra-środek, lewy górny, prawy górny, centralny
lewy, centralny prawy dolny-lewy, dolny-środkowy i dolny-pra-
wy). Podawane wynik poddaje się obliczeniom, zliczając liczbę
linii, widzianych w złamaniach. Średnia wszystkich wyników dla
okręgów pobocznych do liczby linii widoczne w elemencie środ-
kowym. Obie liczby są między 0 i 10.
W przypadku poruszającego się obserwatora (sytuacja 2) pro-
cedura wymaga czytania tylko środkowego wzoru, siedząc pro-
stopadle do monitora, a następnie określenia maksymalnego
kąta w kierunkach poza podstawowymi warunkami oglądania
(np. w kierunku poziomym i pionowym), które dostarcza podob-
ne wynik uzyskanej w prostopadłym kierunku obserwacji.
Rys. 19
Pozycje obserwatora podczas oceny wzoru ANG for angular response
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne – systemy wy-
świetlania obrazu medycznego.
Ocena obrazów klinicznych
Kliniczne zdjęcie porównawcze lub anatomiczne. Obrazy są
oceniane pod względem ich poprawności i uwidocznionych ele-
mentów klinicznych.
Literatura
1.
M. Jędrzejewska, J. Kuźnicki, B. Węckowski, P. Jankowski, A. Jod-
da: Testy odbiorcze/specjalistyczne monitorów według normy DIN
6868-157:2014
, Inżynier i Fizyk Medyczny, 5, 2016, 63-70.
2.
Norma DIN 6868-157:2014
Sicherung der Bildqualität in rönt-
gendiagnostischen Betrieben – Teil 157: Abnahme- und Konstanz-
prüfung nach RöV an Bildwiedergabesystemen in ihrer Umgebung
.
3.
H. Nowak:
APT I – Bildwiedergabegeräte – Aktueller Stand der
Normierung Vorstellung der wichtigsten Neuerungen und deren
Umsetzung in der Praxis
.
4.
B. Madsack, M. Walz, G. Weisser:
Abnahme und Konstanzprüfung
an Bildwiedergabesystemen – was ändert sich mit der neuen DIN
V 6868-157? Acceptance and Constancy Tests for Image Display
Systems – What are the Changes with the New DIN V 6868-157?
5.
Norma DIN EN 62563-1:2014-01, Medizinische elektrische Ge-
räte - Medizinische Bildwiedergabesysteme - Teil 1: Bewertungs-
methoden
.
6.
Norma międzynarodowa PN-EN 62563-1. Medyczne urządze-
nia elektryczne – systemy wyświetlania obrazu medycznego
– Częć 1.
7.
data wejścia
10.04.2016.
