sprawdzi jednolitoś kolorów wyświetlanego wzoru na ekra-
nie. Taki test warto wykona na wielu monitorach czy systemach
obrazujących, gdzie są wyświetlane obrazy tego samego typu.
W ten sposób można sprawdzi , czy nie ma różnic pomiędzy róż-
nymi urządzeniami wyświetlanego obrazu systemu.
Test błędnych pikseli
Oceniane przez wyświetlanie wzorów testowych TG18-UN10 i TG-
18-UN80.Liczbabłędnychpikselipowinnaby zliczana.Rodzajbłęd-
nego piksela możemy zidentyfikowa za pomocą powiększenia.
Norma definiuje rodzaje błędnych pikseli:
––
typ A – subpiksel tkwi w stanie wysokim – iloś jasnych sub-
pikseli na obrazie TG18-UN10;
––
typu B – subpiksel tkwi w niskim stanie – iloś ciemnych sub-
pikseli TG18-UN80;
––
typ C – nieprawidłowe subpiksele niezaklasyfikowane do
typu A lub B – iloś w TG18-UN 10 i TG18-UN 80 (np. zatrzy-
many w stanie pośrednim migający subpiksel).
Test monitorów CRT – poświata
Test ten ma zastosowanie tylko do lamp katodowych (CRT) i nie-
których płaskich monitorów panelowych z grubymi osłonami
ochronnymi. Wizualna ocena poświaty może by realizowana
przy pomocy wzorców testowych TG18-GV i TG18-GVN.

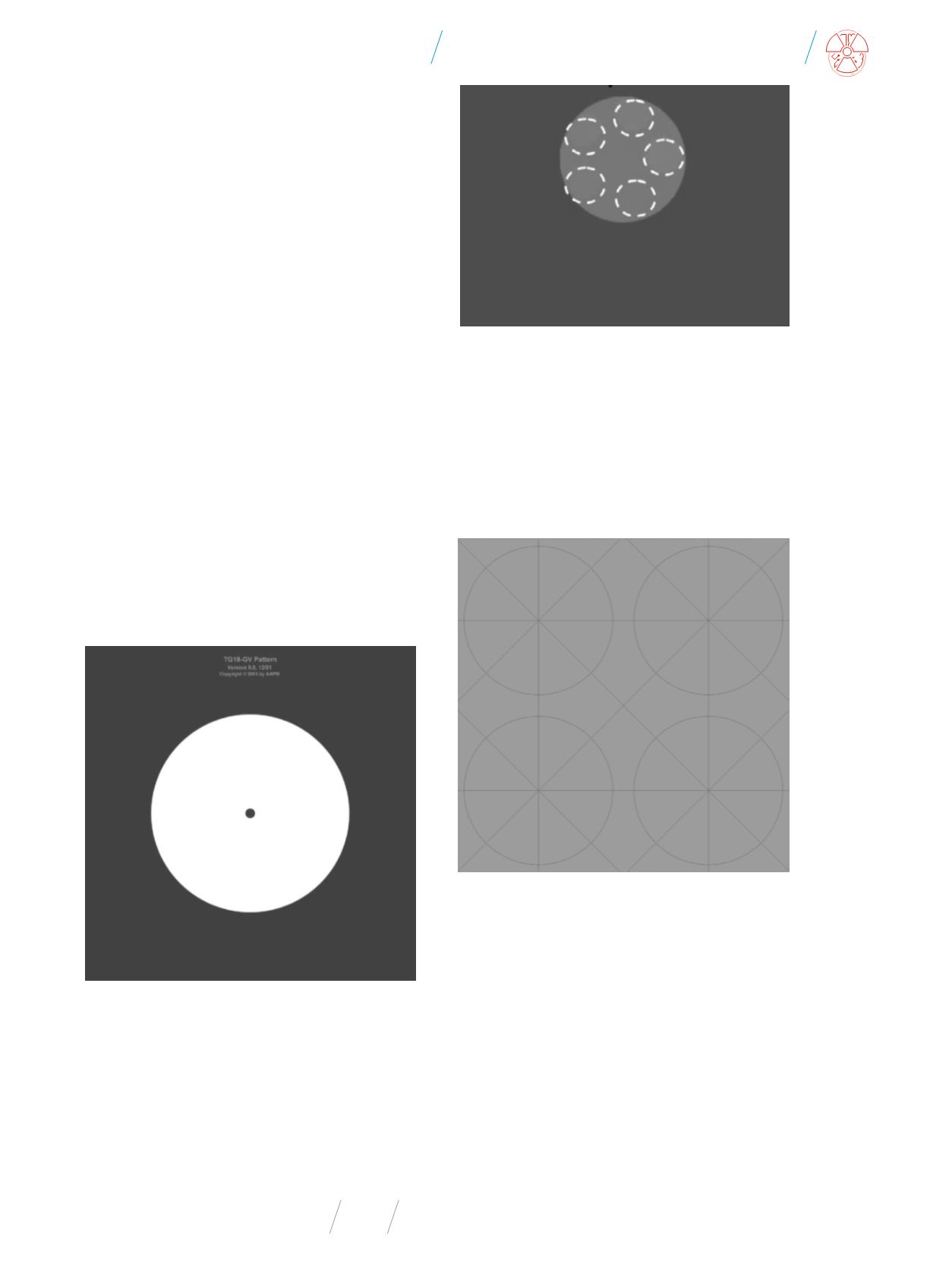

Rys. 14
Obraz testowy TG18-GV
Źródło:
Testujący musi dostrzec wygląd obiektów niskokontrasto-
wych. Test należy wykona przy użyciu maski, która powinna
by wykonana z czarnego, nieprzeźroczystego, pochłaniającego
światło, a nie odblaskowego materiału (np. czarny papier). Nale-
ży umieści czarną maskę z przodu wzoru testu (obejmującego
obszar zupełnie jasny) z otworem na czarny okrąg obrazu testo-
wego i oceni wygląd obiektów o niskim kontraście (Rys. 15).
Rys. 15
Zbliżenie środka wzorca testowego, gdy są pokryte maską
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne – systemy wy-
świetlania obrazu medycznego.
Geometryczne oceny obrazu
Test Pattern TG18-QC (Rys. 2) służy do oceny geometrycznej ob-
razu jako częś ogólna. Do oceny jakości obrazu stosuje się jed-
nak wzór testowy do zniekształceń geometrycznych, jednakże
wzór GD jest bardziej kompletnym rozwiązaniem dla tej oceny.
Rys. 16
Wzór TG18 GD
Źródło: Norma PN-EN 62563-1: Medyczne urządzenia elektryczne – systemy wy-
świetlania obrazu medycznego.
Testujący ocenia stosunek wymiarów w kierunku poziomym
i pionowym zmierzonych na wszystkich czterech kołach. Na
wyświetlaczach LCD zostanie to przeprowadzone przez szybką
kontrolę wzrokową, natomiast na wyświetlaczach CRT ocena
oparta zostanie na rzeczywistych pomiarach przy pomocy linijki.
Ocena kąta widzenia
Wzorzec testowy używany w badaniu wizualnym, przedstawio-
nym na rysunku 17, składa się z dziewięciu jednakowo rozstawio-
nych kół.
