wskaźnikiem awarii systemu. Zmian SNR można spodziewać się
także w przypadku rozbudowy systemu MR [17].
Następnie zwraca się uwagę na geometrię zatopionych elemen-
tóww fantomie i ocenia się wzrokowo ich rozróżnialność (Rys. 9).
Podsumowanie
W przypadku procedur medycznych wykorzystujących promie-
niowanie jonizujące centra medyczne są zobligowane prawnie
do przeprowadzania testów aparatury medycznej stosowanej
w takich procedurach oraz do przechowywania odpowiedniej
dokumentacji tych testów. Pracownie MR nie są objęte takimi
rygorami prawnymi. System kontroli jakości funkcjonowania
sprzętu MR zależy tu przede wszystkim od zaleceń producenta
sprzętu oraz świadomości osób kierujących pracownią MR.
W niniejszej pracy przedstawiliśmy podstawowe procedury
i testy QC zalecane przez American College of Radiology. Zestaw
ten może posłużyć jako punkt wyjścia – minimalny zestaw proce-
dur – do konstruowania własnego systemu kontroli jakości przy
użyciu fantomu ACR i fantomów dodatkowych. Wśród rozszerzeń
systemu QC ACR warto, na przykład, uwzględnić dołączenie do
zalecanych w nim sekwencji Spin-Echo T1- i T2-zależnych także
sekwencji gradientowej (Gradient-Echo). Sekwencja gradientowa
jest
bardziej wrażliwa na wszelkie niejednorodności pola, zwięk-
szy więc czułość testów. Warto również gromadzić dane zbierane
Testy kontrolne z wykorzystaniem tego fantomu należy wy-
konywać co najmniej raz w tygodniu. Codzienne testy zalecane
są w przypadku dużej liczby badań w pracowni MR.
Przykładowy protokół badania MR składa się z sekwencji loka-
lizatora oraz dwóch sekwencji w płaszczyźnie poprzecznej: Spin
Echo oraz Gradient Echo. Do obserwacji niejednorodności pola
najlepiej nadaje się sekwencja gradientowa. Badania wykonuje
się na cewce głowowej, która jest referencyjna dla serwisu sys-
temu MR (w tym przypadku GE).
Aby wyznaczyć współczynnik SNR (stosunek sygnału do szu-
mu), zakłada się dwa obszary ROI: pierwszy (o powierzchni około
800 mm
2
) w fantomie, zwracając uwagę, aby nie zachodził on na
krawędzie fantomu, i drugi – o identycznych wymiarach – poza
obszarem fantomu (Rys. 8).
Współczynnik SNR zostanie wyznaczony z proporcji śred-
niej intensywności sygnału dla obszaru ROI umieszczonego
na fantomie (jest to wartość
mean
na konsoli) oraz wartości
odchylenia standardowego dla obszaru umieszczonego poza
fantomem (wartość
sd
na konsoli). Wartości współczynnika SNR
należy regularnie notować, kontrolując tym samym pracę syste-
mu w czasie – wahania współczynnika SNR są bowiem czułym

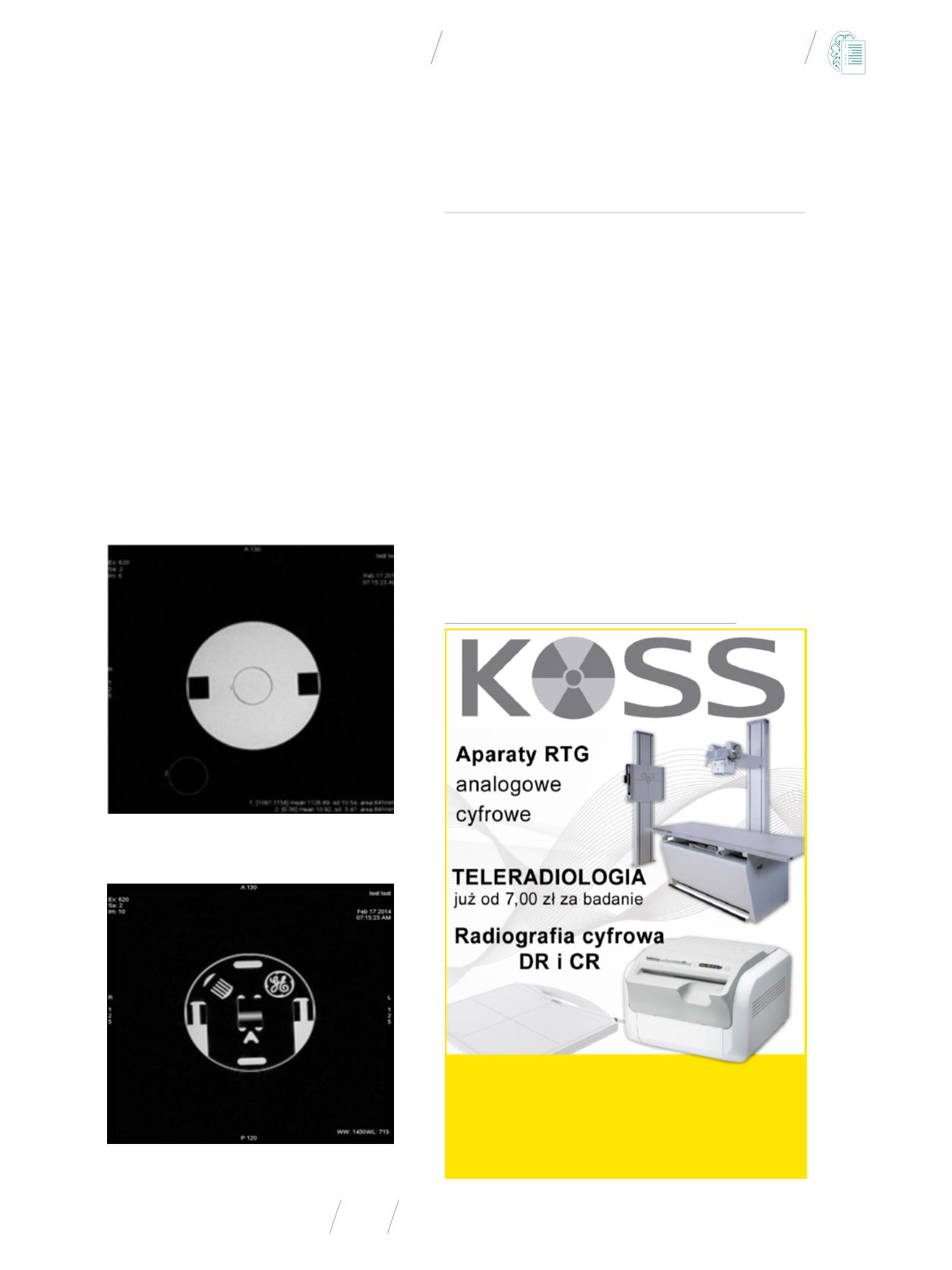

Rys. 8
. Sposób wyznaczenia współczynnika SNR dla fantomu GE
Źródło: własne.
Rys. 9
. Wizualna ocena geometrii fantomu GE
Źródło: własne.
