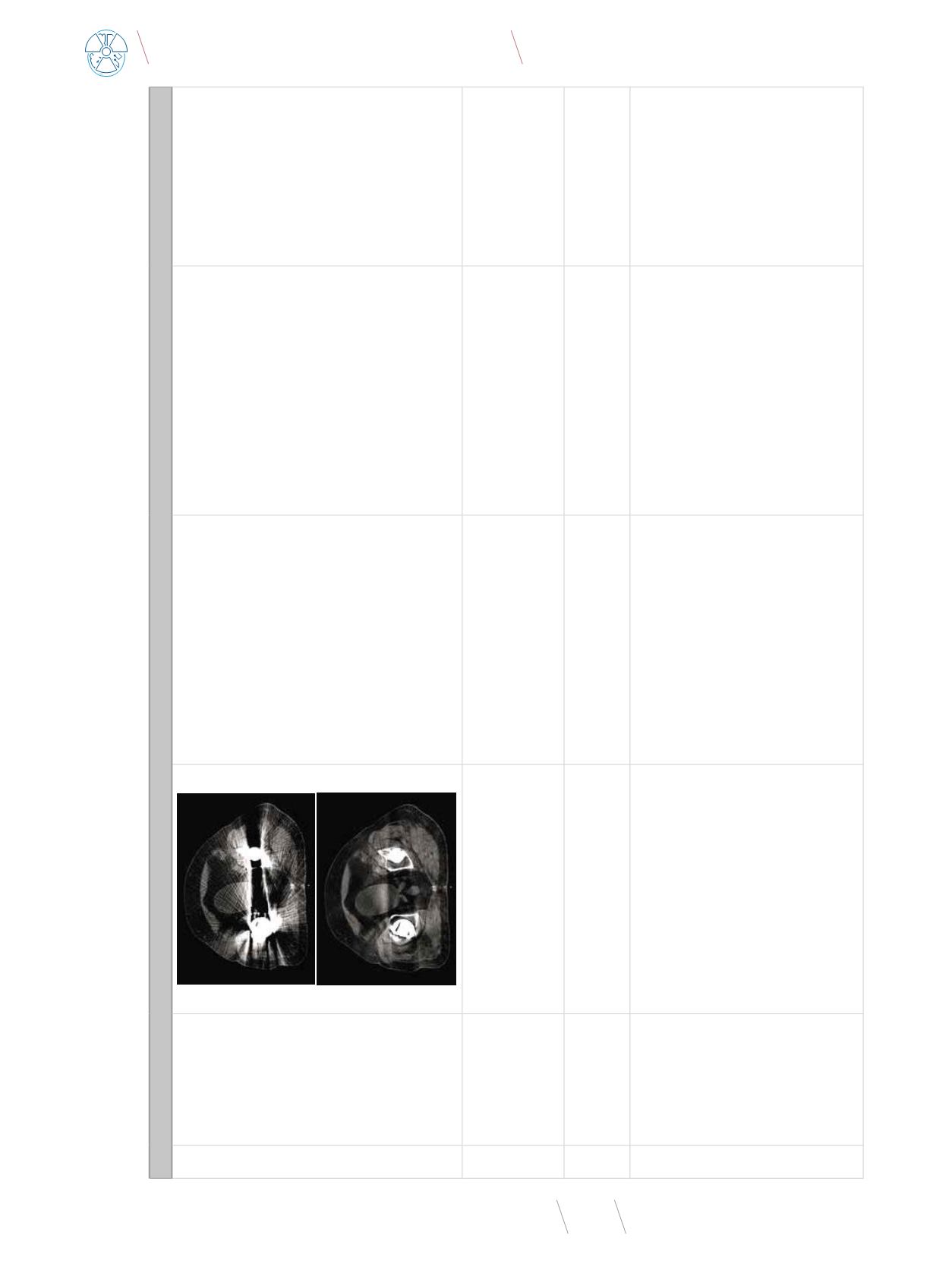

JAKOŚĆ OBRAZOWANIA
12
Max rozdzielczość
wysokokontrastowa dla
płaszczyzny XxY/dla peł-
nego skanu, spiralnego,
dla 0% MTF
12 pl/cm @ std res; 24 pl/cm @ UHR
HELICAL / AXIAL
Standard:
4.2 pl/cm 50%
6.8 pl/cm10%
8.5 pl/cm 0%
Wysoka rozdzielczość:
10.5 pl/cm 50% 13.9 pl/cm10%
15.4 pl/cm 0%
0% MTF (± 10 %) 17.4 pl/cm
Płaszczyzna X-Y
φ
0.35 ± 0.05 mm
FC90
: wysoka rozdzielczość
φ
0.55 ± 0.05 mm
FC30
: standardowa rozdzielczość
13
Max rozdzielczość
wysokokontrastowa dla
płaszczyzny Z/dla peł-
nego skanu, spiralnego,
dla 0% MTF
14.1 pl/cm
Szczegółowy algorytm-typowo:
7.3 lp/cm 50%
12.2 lp/cm 10%
14.2 lp/cm 4%
18.1 lp/cm 0%
0% MTF (± 10 %) 17.4 pl/cm
Kierunek Z 0.35 ± 0.05 mm
FC10: standardowa rozdzielczość
14
Rozdzielczość
w płaszczyźnie skanu
[pl/cm] dla najbardziej
„ostrego” klinicznego
algorytmu dla podanych
parametrów akwizycji.
15.0 pl/cm @ cut-off.
120 KV, 400 mA, 2 s obrotu, grubość warstwy 2.5
mm, 25 cm FOV skanowania, 15 cm FOV rekon-
strukcji, filtr E
Technika skanowania:
120 kV, 260 mA, 1.0 s, S4-I4, kolimacja 16 x 0.625
mm, pitch 0.5625:1, grubość warstwy 0.625 mm,
25 cm SFOV, 10 cm DFOV, interwał obrazowania
0.060 mm, szczegółowy algorytm.
•7.3 pl/cm @ 50% MTF
•12.2 pl/cm @ 10% MTF
•14.2 pl/cm @ 4% MTF
•18.1 pl/cm @ 0% MTF
MTFs są prezentowane przez skanowanie Gold
Foil Phantom (złota folia, średnica 1 mm x grubość
0.025 mm, umieszczona w plastiku ekwiwa-
lentnym tkance) z najmniejszym możliwym
interwałem rekonstrukcyjnym obrazu podczas
prospektywnej rekonstrukcji. MTF jest obliczany,
używając transformaty Fouriera profilu intensyw-
ności warstwy tomograficznej dla zrekonstruowa-
nych obrazów.
0% MTF (± 10%) 17.4 pl/cm (1.74 pl/mm)
Rozdzielczość 8.0 pl/cm na MTF
50%
14.5 pl/cm na MTF 2%
18 pl/cm na progu odcięcia (refe-
rencyjne)
