ROI. Specjalne narzędzie zwane „magiczną różdżką”
umożliwia oznaczenie ROI po obrysach guza za po-
mocą jednego kliknięcia myszą i bezpośrednie wyli-
czenie pojemności zaznaczonej struktury, ponadto
dostajemy możliwość rekonstrukcji guza w 3D. Wielu
lekarzy uczestniczących w demonstracjach progra-
mu docenia fakt, że programiści pomyśleli o użyt-
kowniku, odciążając go od zbędnego klikania, co po-
zwala poświęcić więcej czasu na analizę obrazu.
Skrócony do minimum
czas reakcji przy udarze
Jedną z cech, która przysparza oprogramowaniu
Olea Medical zwolenników, jest szybkość. Na przy-
kład, pełna analiza udaru mózgu od załadowania badania pacjen-
ta nie przekracza 20 sekund. Po wybraniu przez lekarza badania
do analizy, wynik końcowy otrzymywany jest automatycznie po
tak krótkim czasie, bez używania klawiatury czy myszki. Jest to
szczególnie ważne, kiedy czas staje się krytyczny do zminima-
lizowania zmian martwicowych w mózgu pacjenta, a szanse na
jego powrót do zdrowia zależą właśnie od tych dodatkowych
(w niektórych przypadkach nawet kilkudziesięciu) minut, zaosz-
czędzonych na przygotowaniu badania do oceny.
Nowoczesne narzędzia
automatyzujące wiele procesów
Olea Sphere posiada wiele nowoczesnych funkcji, takich jak
automatyczna korekcja artefaktów ruchowych, automatyczna
segmentacja tła (czaszka, płyn mózgowo-rdzeniowy, a dla badań
CT także większe naczynia) czy automatyczny dobór optymal-
nej tętniczej funkcji wejścia AIF oraz żylnej funkcji wyjścia VOF.
Oprócz tego umożliwia uwzględnienie wycieku środka kontra-
stowego poprzez automatyczne wyliczenie poprawionej mapy
objętości krwi CBV w mózgu oraz mapy K2.
Program Olea Sphere oferuje metody analizy i narzędzia wi-
zualizacji dla danych dynamicznych z obrazowania ze wzmocnio-
nym kontrastem (z badań MRI i CT), uzyskanych po wstrzyknięciu
dożylnie środka kontrastowego powodującego czasową zmia-
nę natężenia sygnału. Tę dynamiczną zmianę wykorzystuje się,
aby obliczyć parametry funkcjonalne związane z przepływem
krwi w tkankach (perfuzja) i objętością krwi w tkankach, a tak-
że stopień przenikania wstrzykniętego środka kontrastowego
z przestrzeni śródnaczyniowej do pozakomórkowej, będący wy-
nikiem przepuszczalności naczyń włosowatych, przez co może-
my określić stopień zaawansowania zmian w strukturze mózgu.
Prowadzone są liczne prace nad wykorzystaniem perfuzji także
dla innych obszarów anatomicznych pacjenta, co może znacznie
poszerzyć możliwości analizy wielu przypadków guzów zlokalizo-
wanych np. w jelitach czy innych organach, obecnie niemożliwych
do tak dokładnej analizy procesu leczenia zmiany chorobowej.
Moduł perfuzji pozwala na uzyskanie jakościowych (częściowo
ilościowych) map perfuzji, w oparciu o dynamiczny efekt pierwsze-
go przejścia środka kontrastowego. Moduł ten działa przy założe-
niu, że dane wejściowe opisują dobrze zdefiniowany, przemijający
sygnał będący odpowiedzią na szybkie wstrzyknięcie środka kon-
trastowego. Analizy można dokonać przy użyciu różnych metod.
Olea Medica opracowała metodę dekonwolucji tętniczej
funkcji wejścia AIF, która wykorzystuje statystykę bajezjańską.
Badania naukowe (m.in. Boutelier, Sasaki) potwierdzają jej wyż-
szość nad standardowymi metodami dekonwolucji przy analizie
udarów mózgu, oczywiście w aplikacji jest możliwość korzysta-
nia z popularnych metod sSVD lub cSVD.
Na szczególną uwagę zasługuje rozwiązanie do szybkiej
analizy poszczególnych przypadków badań, tzw. „Workflows”

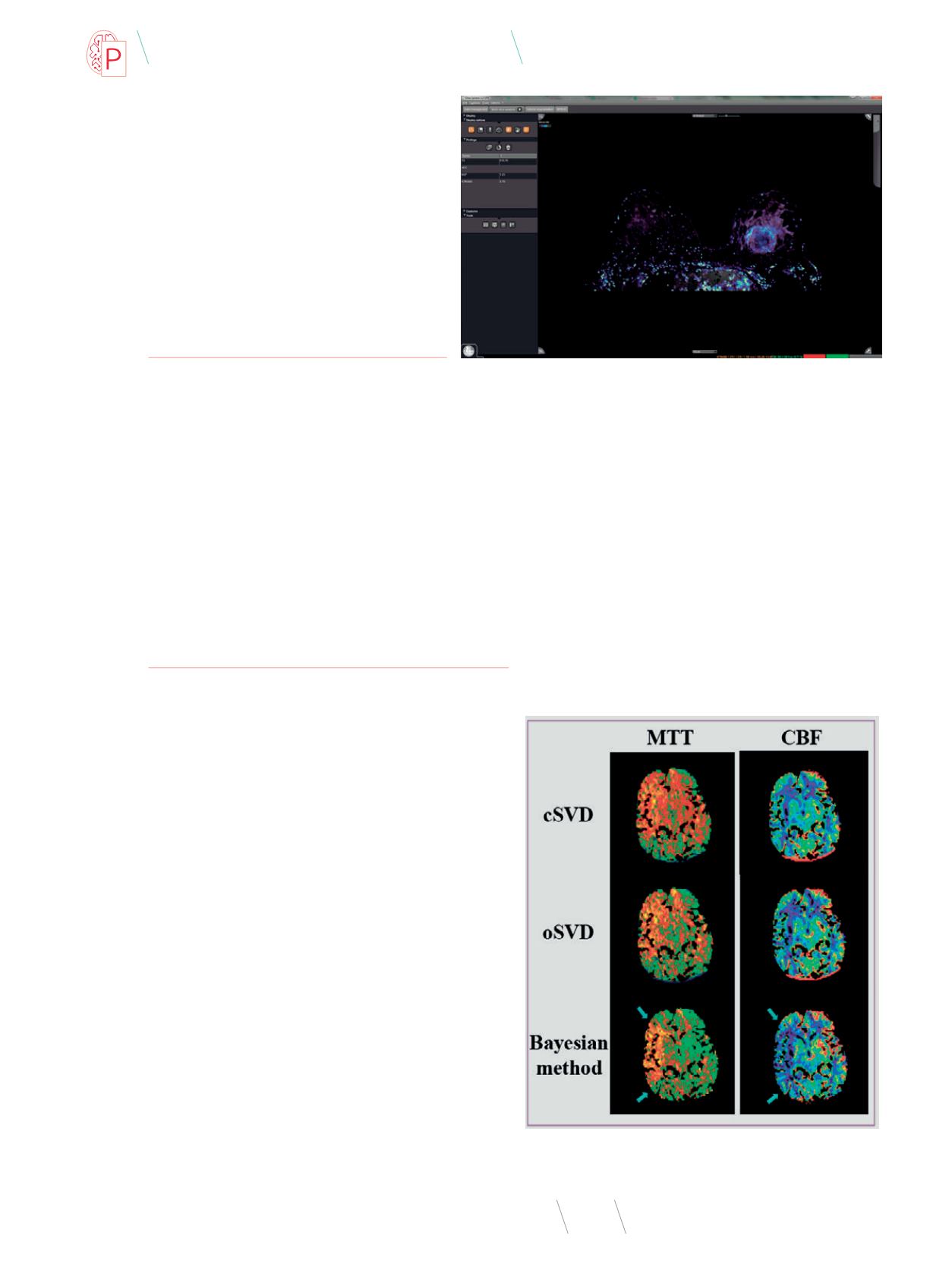

Fot. 1
Analiza map przepuszczalności przy ocenie nowotworu piersi (możliwe są analizy innych
części ciała, m.in.: prostaty, odbytu, mózgu, okolic głowy i szyi)
Fot. 2
Przykładowe obrazy przetworzone z wykorzystaniem różnych metod dekon-
wolucji funkcji AIF – ukazana wyższość opatentowanej przez Olea Medical metody
opartej o statystykę bajezjańską.
